toepassingen
Verchromen is een filmoppervlaktebehandeling die in veel industriële sectoren vaak wordt gebruikt om een uitstekende glanzende decoratie te bieden die corrosie en slijtage voorkomt.
De galvanisatie met zeswaardig chroom (Cr6+) schaadde echter de gezondheid van de operators en ruïneerde ons milieu.Daarom verving driewaardig verchroomd galvaniseren (Cr3+) de Cr6+ beplating.
Maar met hogere kwaliteitseisen door klanten en lagere productiekosteneisen door fabrikanten, moest er een alternatieve, goedkope oplossing worden gevonden, terwijl negatieve gevolgen voor de gezondheid en schade aan ons milieu werden voorkomen.
PVD-behandeling is geïdentificeerd als de perfecte oplossing voor deze problemen.
Royal Technology heeft gestandaardiseerde PVD-coatingapparatuur ontwikkeld, die met verschillende materialen kan worden aangebracht:
En in veel andere industrieën hebben onderdelen beschermende lagen en esthetische coatings nodig.
Voordelen
Bovendien zijn de voordelen van de PVD-chroomcoating:

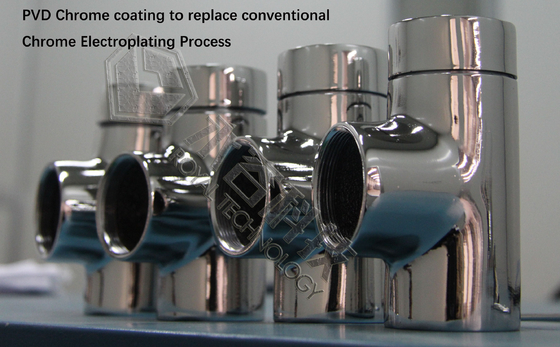

PVD-chroomcoatingproces

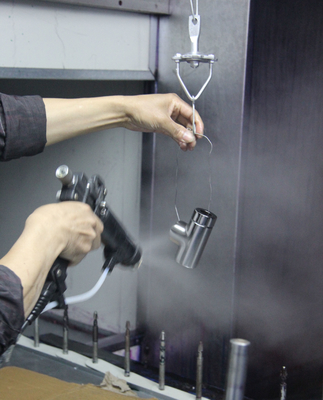

TOPCOATING
Het biedt bescherming aan de PVD-metaallaag en verhoogt de prestaties
PVD METAALLAAG
Metaal of legering: chroom, titanium, koper, messing, zilver, aluminium, nikkel-chroom, roestvrij staal en andere

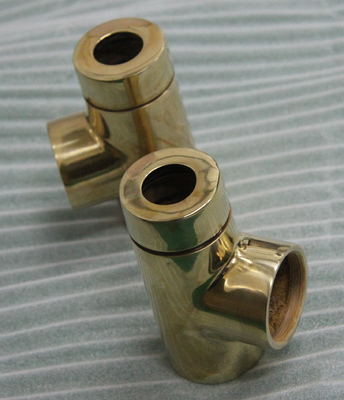

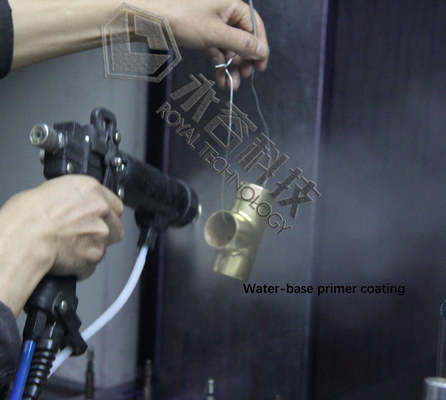

BASISCOATING
Het egaliseert oneffenheden in de ondergrond, verbetert de hechting, geeft glans aan het oppervlak en verbetert de hardheid van de ondergrond.
Technische specificaties

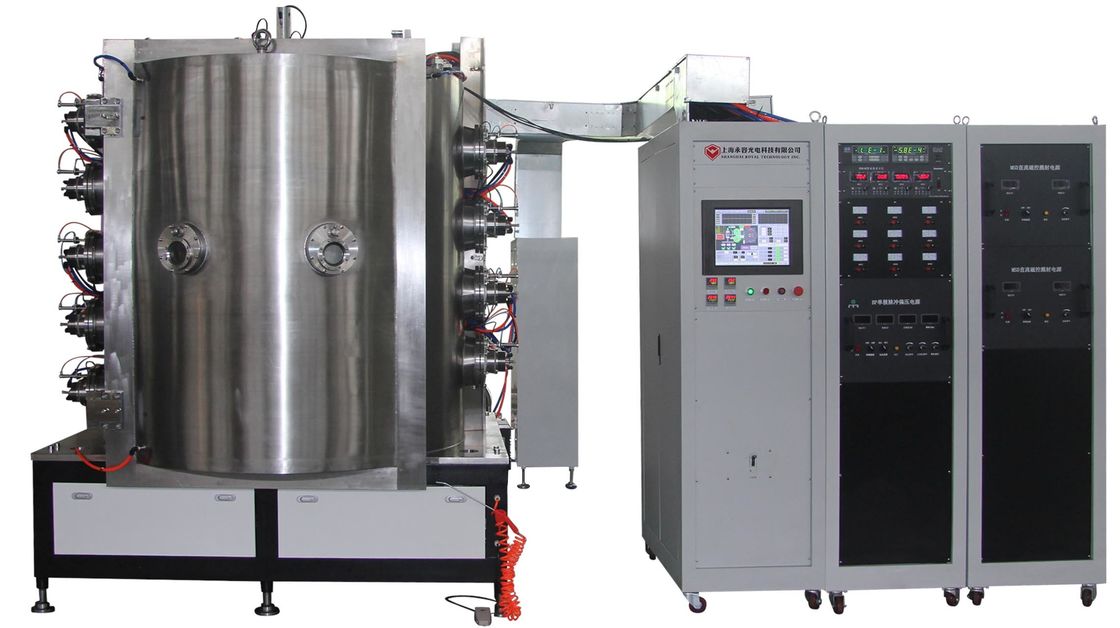

De PVD-Cr1600-machine is exclusief ontworpen om het traditionele galvaniseren met chroom te vervangen.
In combinatie met het UV-proces dekt de coatingtoepassing alle materialen: kunststoffen, messing en zinklegeringen en zacht staal.Er zijn meerdere afzettingsbronnen: de kathodische boogverdamper en magnetron-sputterkathodes maken maximale flexibiliteit en tal van afwerkingseisen mogelijk met kortere cyclustijden.
Cyclustijd: 20~30 minuten
Capaciteit per dienst (8 uur): ca.15 cycli
Model: PVD-Cr1600
Afzettingskamer (mm): roestvrij staal met voeringen, φ1600 x H1600 (63" x 63")
Effectieve coatingzone (mm): φ1350 x H1250
Ladingsmassa (kg): 500 ~ 1000
Aantal satellieten (mm): 6 x φ 350
Gepulseerd Bias Vermogen: 48KW
Boogkathodevermogen (KW): 9* 5
Gepulseerd sputtervermogen (KW): 2* 48
Vacuümpomp: Mechanisch, wortel- en diffusiepomppakket
Operation Control System: PLC-gestuurde verwerking met touchscreen HMI
Elektrische behuizingen (mm) L x B x H: PS: 1200 x 2000 x 600
Vermogen : 600 x 2000 x 1000
Nutsvereiste
Installatieruimte (L x B x H) mm: 5000 x 4000 x 4000
Vermogen Werkomgeving:l 3 Fase, 380V, 50Hz,
Persluchtdruk: 0,5 MPa ~ 0,7 MPa, 5 ~ 8 kg/cm2
Koelwaterstroomsnelheid: 120 liter/min of meer voor Arc, sputterbronnen en vacuümpompen;
Watertemperatuur (inlaat): 20~25℃
Waterdruk (inlaat): 0,3 MPa ~ 0,4 MPa
Waterdruk (uitlaat): minder dan 0,1 MPa, verschil tussen inlaat en uitlaat ongeveer 0,3 MPa.
Waterkwaliteit: weerstand niet minder dan 5kΩcm
Machineconfiguratie volgens klantvereisten, dearmatuurontwerp en werkplaatsinrichtingsplankan op aanvraag geleverd worden doorKoninklijke technologie.
Belangrijkste componenten Inleiding
1. Satellieten
2. Vacuümpompgroepen
2.1 Efficiënt pump-down systeem bevat 2 sets DP28” diffusiepomp3. Afzettingsbronnen
3.1 kathodische bogen verdeeld in kamers met 2 lijnen4. Bediening enControle systeem:Mens-machine-interface (HMI)
Op maat ontworpen gebruikersinterface kan worden geprogrammeerd in de door u gekozen talen Lees wat onze klant zegt over deze totale coatingoplossingen:
1 aprilst2018
Aan Koninklijk Technologieteam:
Ik heb de PVD-machineRTAC-1416 gekocht.Na de opstart en inbedrijfstelling van de apparatuur werden keramiek, glas en RVS gecoat.De kwaliteit van de coating is uitstekend.
Om producten van Al-Zn-legeringen te bedekken, is aanvullende oppervlaktevoorbereiding van de te coaten onderdelen noodzakelijk.De beste optie is om onderdelen voor te coaten met nikkel en vervolgens de decoratieve coating af te werken.Maar aangezien er problemen zijn met verzinken en vernikkelen, kunt u het zonder doen.De verkoper van deze apparatuur kan de coatingtechnologie leveren zonder gebruik te maken van galvaniseren.
De kleuren zijn gevarieerd en erg mooi, vooral op glas en keramiek.Het heeft geen zin om geld uit te geven aan dure doelen van chroom, in plaats daarvan kun je titanium doelen gebruiken, die vijf keer goedkoper zijn, en de resulterende kleur is praktisch hetzelfde.
Het bedrijf levert ook diensten voor de lancering van apparatuur.Bij het opstarten is een tolk nodig.We maakten gebruik van de diensten van een tolk die niet over voldoende technische talenkennis beschikte.Maar in principe was alles duidelijk, dankzij de zeer toegankelijke en gebruiksvriendelijke interface van de software en een handig touchscreen.
Bij het kopen van een PVD-machine moet u een compressor en een koelmachine hebben.We werden aangeraden om een compressor te hebben bij 9-10 atm., maar voldoende 5-6 atm.Ook levert het bedrijf de nodige wisselstukken.
Voordat een PVD-machine werd gekocht, werden alle onderhandelingen via internet gevoerd.Het eindresultaat: de PVD-machine staat en werkt bij mij thuis.
Ik wil speciale dank betuigen aan de zeer bekwame manager van het bedrijf, mevrouw Zhou Xin, die heeft geholpen om de zaak tot een logisch einde te brengen.
TSykalo Sergey Alekseevich (Zaporozhye, Oekraïne)
