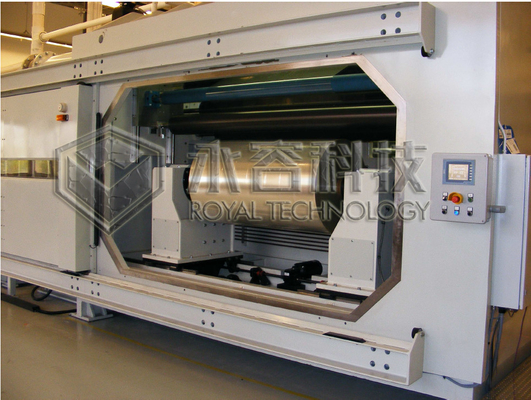

Verdunningsmetalliseringsmachine / vacuümcoatingmachine voor het coachen van webs met rol tot rol
Webrol tot rol vacuümmetallisering Voordelen van de uitrusting
A. Eén kamer verdeeld in zones met meerdere drukpunten voor verschillende afzettingsoorzaken.
B. Simultane afzetting via meerdere bronnen in één webpass, voor meerlagige coating.
C. De omkeerbare richting van het wikkelen van het web maakt het mogelijk om onbeperkte lagen te deponeren zonder het vacuüm te verbreken.
D. Precieze webbehandelingsmechanismen met randgeleiding om meerdere passages zonder verlies van uitlijning mogelijk te maken (optioneel)
E. AC Invert web drive systeem voor nauwkeurige controle van meerdere web snelheden.
F. Inline optische en/of weerstandsdiktebewakingssystemen, voor nauwkeurige controle van de afzettingdikte en -eenvormigheid (facultatief)
G. De kamer is vervaardigd van SUS304L roestvrij staal met lage uitgascomponenten om een dieper vacuüm te garanderen.
H. Vacuümpomping door een combinatie van turbomoleculaire pomp en lage-temperatuur cryogenics, om een schoon vacuüm te bieden zonder vocht of olieverontreiniging.
| Beschrijving | R2R Web Vacuum Metallizer Modellen | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Beschermingstechnologie | Thermisch of spuitend | Thermische verdamping | ||||
| Substraatbreedte (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Roldiameter (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Kerndiameter (intern) mm | 3"/6" | 6" | ||||
| Beschermingssnelheid (meter/seconde) | 0.5 ~ 17, verstelbaar, afhankelijk van het vereiste coatingproces | |||||
| Temperatuur van de coatingsrollers (°C) | - 20 tot 25 | |||||
| Verpakkingskamer Ultieme druk ((Pa) | 5*10-3 | |||||
| Pompsnelheid | Bij onbeladen, schoon, kamertemperatuur: minder dan 8 minuten, van atm tot 7*10-2 | |||||
| Voorbehandelingstool | Lineaire ionenbron | |||||
| Afzetting Bron | BN Katode voor het sputteren van een smeltkroes of een platte/roterende cilinder | |||||
| Depositiemateriaal | Al, Al, Cr, Cu, Ni, NiCr, roestvrij staal, Ti, | |||||
| Werkomgeving | Vermogen:3fase, 5 draden, 380V±10%,50Hz/60Hz | |||||
| Koelwater: EDI, 4~6 Bar @25°C | ||||||
| Gecomprimeerde lucht: 5 tot 6 bar, gefilterd en gedroogd | ||||||
Webrol tot rol vacuümmetallisering Vervaardiging:met meerdere afzettingsbronnen, beschikbaar voor oxide geleidende film, metaal geleidende film, optische film, dielectrische film.
Webrol tot rol vacuümmetallisering Substraten voor apparatuur:PET-, PEN-, PES-, PI-, PC-, PA-films
Webrol tot rol vacuümmetallisering Toepassingen van de apparatuur:elektronisch papier, flexibele schakelingen, fotovoltaïsche, medische strips, RFID (Radio Frequency Identification) en Low-E-film.
Webrol tot rol vacuümmetallisering Monsters van de coating van de apparatuur:
Flexible circuits PET-filmcoating
RFID-etiketten
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u complete coating oplossingen te bieden.
