Eenheid van de de Verdampingsdeklaag van het tinpvd Tin de Thermische, Vacuüm het Depositomateriaal van Sn PVD

1 set
MOQ
negotiable
Prijs
Eenheid van de de Verdampingsdeklaag van het tinpvd Tin de Thermische, Vacuüm het Depositomateriaal van Sn PVD
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Kamer: Verticale Richtlijn, 2 deuren
Depositobron: wolframgloeidraad, het wolframmand van de wolframraad, smeltkroes enz.
Depositomaterialen: Tinsn, Aluminium, goud, zilver, chromium, koper, Indium, het Oxyde van het Indiumtin, Nikkel
Toepassingen: Plastic producten, het Meubilair van Koperwaren enz., Dashboards, Knoppen, Knopen, Platen, Manier en
Fabrieksplaats: De stad van Shanghai, China
Fabrieksplaats: De stad van Shanghai, China
De Dienst wereldwijd: Polen - Europa; Van West- Iran Azië & Midden-Oosten, Turkije, India, Mexico Zuid-Amerika
De Dienst wereldwijd: Polen - Europa; Van West- Iran Azië & Midden-Oosten, Turkije, India, Mexico Zuid-Amerika
De opleidende Dienst: Machineverrichting, onderhoud, die procesrecepten, programma met een laag bedekken
Garantie: Beperkte garantie 1 jaar voor het vrije, gehele leven voor machine
OEM & ODM: beschikbaar, steunen wij op maat gemaakte ontwerp en vervaardiging
Hoog licht:

thermal evaporation unit

,

thermal evaporation equipment

Basis informatie
Plaats van herkomst: Made in China
Merknaam: ROYAL
Certificering: CE certification
Modelnummer: RTEP
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De uitvoernorm, dat in nieuwe gevallen/kartons moet worden ingepakt, geschikt voor oceaan/lucht over
Levertijd: 8~12 weken
Betalingscondities: L/C, T/T, D/A, D/P
Levering vermogen: 12 reeksen per maand
Productomschrijving





                   De Deklaag van tinsn PVD, het Vacuümdeposito van de Tinverdamping om Oxidatie te verhinderen

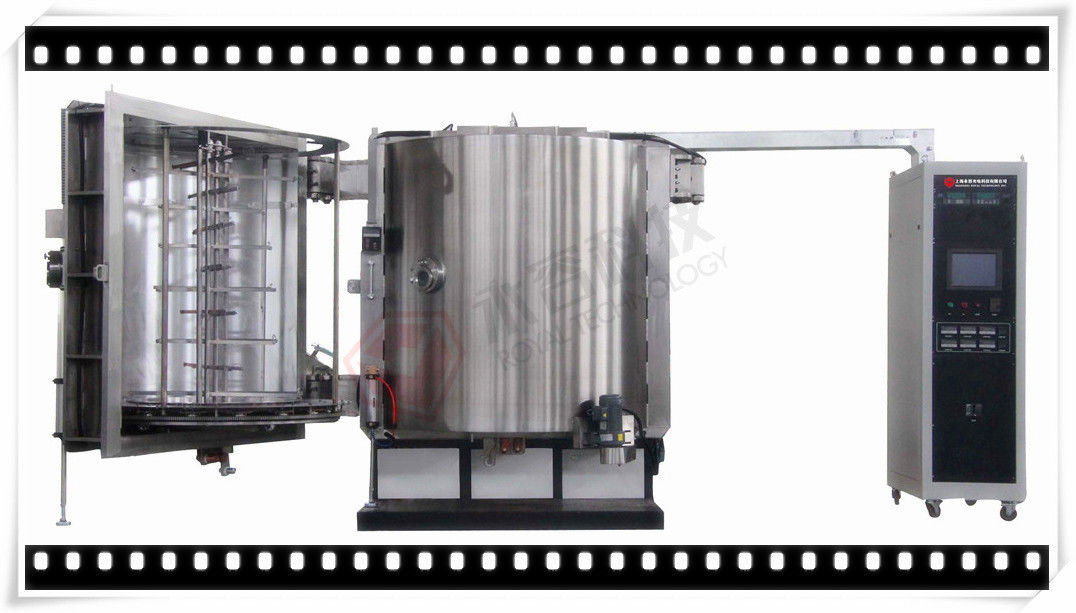

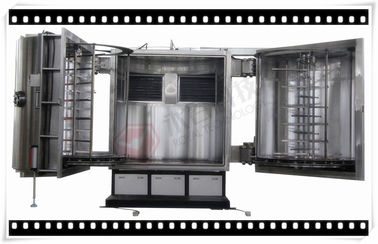

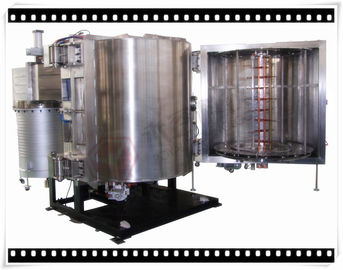

                                            2-deur Verticaal Vacuüm die Materiaal metalliseren



Samenvatting:



De 2 deur verticale PVD vacuüm het metalliseren machine RTEP1616 is een gestandaardiseerd die model 8 jaar geleden wordt ontwikkeld in. Vacuüm Thermische Verdampingscoater wordt wijd gebruikt in de automobielindustrie, automobielverlichtingsreflectors, autoembleem het verchromen; audio en diverse 3D structuurproducten als: camera's, computers, smartphones, klokken en horloges, speelgoed en sportieve producten, vaatwerk, sanitaire waren, de medische industrie, TPU, ABS, PC, pp, pvc, PET-folie, nylon, metaallegering, glas, keramiek, enz.



Technologie:



Van PVD (Fysiek Dampdeposito) het proces „Bestand Verdamping die“ als geavanceerde het met een laag bedekken technologie deponeren om de traditionele water-galvaniserende oppervlaktebehandelingsmethode te vervangen. De verdampingsbronnen: met wolframgloeidraad, mand, boten en smeltkroes enz. door directe bestand aan het deponeren van materialen te verwarmen die lager smeltpunt dan wolframmetaal hebben: Al/Cr/Ag/Cu draden enz.

1. Decoratieve Deklagen: ABS, pp, PC, HUISDIER, PMMA om een dunne film, hoge weerspiegelend te deponeren, metaal als deklaag op speelgoed, manier en juwelentoebehoren, Kerstboomdecoratie, ballen, knopen, schoenen, spiegels te verbruiken.
2. Functionele Deklagen: beschermende laag: ZrO2 deklagen op bladen voor hitteisolatie, AlxOx, de beschermende lagen van HMDSO, EMI & NCVM op elektronika.
3. Opticadeklagen: Anti-Reflection deklaag (AF film), optische filter, kleurscheidingenfilter, telescoop, periscoop, microscoop en digitale camera.



PVD-Vacuüm die Voordelen metalliseren:

De afwerking wordt gedeponeerd gebruikend een milieuvriendelijk groen proces;
Hoogst weerspiegelende, briljante en heldere kleuren;
Hoog volumeproductie, lage kosten, ideale oplossing voor de massaproduktievraag.



Type:

  • Verticale richtlijn, Cilinder, 2 deurenstructuur, het voor openen.



Ontwerpeigenschappen:

  • 2-deur structuurmachine voor een onafhankelijke ladingsverrichtingen, hogere output
  • Robuust structuurontwerp en hoog - kwaliteitsconfiguraties
  • PLC + het Systeem van de Touch screenverrichting, volledig automatisch /Manually-controle
  • Snel Vacuümevacuatiesysteem
  • Uitsluitend ontworpen roterende Carrouselstructuur voor gemakkelijke lading/het uploaden
  • Gemakkelijke toegang tot de werkomgeving voor onderhoud






Technische Beschrijvingen:

  • Prestaties

1. Uiteindelijke Vacuümdruk: dan beter 5.0×10-6 Torr.

2. Werkende Vacuümdruk: 1.0×10-4 torr.

3. Het pompen neer - tijd: van 1 ATM aan 1.0×10-4 Torr≤3-notulen (kamertemperatuur, droge, schone en lege kamer)

4. Metalizingsmateriaal (verdamping): Al, Cr, Sn, Ti, SS, Cu… enz.

5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel

  • Structuur

De vacuümdeklaagmachine bevat zeer belangrijk voltooid hieronder vermeld systeem:

1. Luchtledige kamer
1.1 grootte: Binnendiameter 1600mm

Binnenhoogte: 1600mm

1.2 materiaal: Luchtledige kamer SUS304 (het vloeistaal van SS41 voor optie)

Deur en flenzen SUS304 (het vloeistaal van SS41 voor optie)

De kamer versterkt structuur: SS41 vloeistaal, met geschilderde het eindigen oppervlaktebehandeling.

Het vloeistaal van kamerchassis SS41 met geschilderde het eindigen oppervlaktebehandeling.

1.3 verdampingsschild: SUS304

1.4 Weergevenvenster: op kamerdeur

1.5 luchtledige kamer het Luchten Klep (met inbegrip van knalpot)

1.6 deur: SUS304 materiaal



2. Rouhgings Vacuüm Pompend Systeem (Steunend Pomppakket)



3. Hoog Vacuüm Pompend Systeem (Verspreidingspomp + Koud valapparaat)



4. Elektrocontrole en Verrichtingssysteemplc+ Touch screen



4.1 hoofdkring: De schakelaar van de niets-zekeringsbreker, elektromagnetische schakelaar, C/T in reekstype

4.2 verdampingsmacht: 35kVA

4.3 het Systeem van de verdampingscontrole

4.4 verrichtingssysteem: Touch screen + PLC, receptencontrole en gegevensregistreren, Autosluiting, autoevacuatie, autodeklaag

4.5 vacuümdruk die Systeem meten

Vacuümmaat: Pirani + Opsluitend maat

Thermokoppelmaat: 760 Torr van ~ 5*10-4 de Torr

4.6 alarmsysteem: Samengeperste luchtdruk, het Koelen waterstroom, mis-Verrichting

4.7 de Indicator van de machtslading: Voltageindicator en ladings huidige indicator



5. Depositosysteem

5.1 de verdampingsbron van de wolframgloeidraad

5.2 thermische verdampingsmaterialen: draden, ringen, staven enz.



6. Subsysteem

6.1 het lucht Samengeperste Systeem van de Klepcontrole

6.2 koelwatersysteem: De pijp van de waterstroom en het systeem van de schakelaarklep

De Beken Cryopump 6.3 van Polycold (- 120~-145℃) voor optie.







  • RTEP1616 vacuümmetalizer-Lay-out



Eenheid van de de Verdampingsdeklaag van het tinpvd Tin de Thermische, Vacuüm het Depositomateriaal van Sn PVD 0



  • Werkomgeving

Samengeperste Lucht: 5~8kg/cm2

Koelwater: Water-in Temperatuur: 20~25℃, 200 Liter/min,
Water-in Druk: 2~3 kg/cm2,



Macht: 3 fase 380V 50Hz (60Hz), 140kVA

Installatiegebied: (L*W*H) 6500*5500*2700mm

         Uitlaat: Opening voor mechanische pompen







Ander 2-deur Verticaal Vacuüm die Materiaalmodellen metalliseren:



Modellen

Grootte (mm)

Kamer Binnen

Substraatkalibers (Qty.) Verdampingsmacht (kVA) Plasma (kVA) Cyclusduur Elektromacht
RTEP1012 Φ1000xH1200 6,8,10 20 7 10 ' ~15 ' hangen van Product af 3Phase/AC380V, 50HZ
3Ph, 220 aan 440V, 60HZ
RTEP1416 Φ1400xH1600 6, 8,16 30 7
RTEP1418 Φ1400xH1800 6,16 35 10
RTEP1616 Φ1600xH1600 8.16 35 10
RTEP1618 Φ1600xH1800 8.16 35 10
RTEP1820 Φ1800xH2000 6 40 10
RTEP2022 Φ2000xH2200 10,12,16 40 10









Tevreden om ons voor meer specificaties te contacteren, is de Koninklijke Technologie geëerd om u te verstrekken totale deklaagoplossingen.
