EMI die het Dunne Materiaal van het Film Vacuümdeposito, Vacuüm het Metalliseren Machine, Roestvrij staal het sputteren deposito beschermen

1 set
MOQ
negotiable
Prijs
EMI die het Dunne Materiaal van het Film Vacuümdeposito, Vacuüm het Metalliseren Machine, Roestvrij staal het sputteren deposito beschermen
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Kamer: Verticale Richtlijn, 2 deuren
Depositobronnen: De Verdamping van de wolframgloeidraad + het Sputteren Deposito
Depositofilms: Sn, binnen, het thermische verdamping van Al/Cr/Ag/Au + Ti/Cr/Ni/Stainless-Staal Sputteren
Toepassingen: EMI en NCVM-filmdeklaag, elektronische producten, verre hulpmiddelen
-Technologie: PVD zuigt het metallzing, sputterend, thermische verdamping, het ionen bronplasma schoonmaken
Fabrieksplaats: De stad van Shanghai, China
De Dienst wereldwijd: Polen - Europa; Van West- Iran Azië & Midden-Oosten, Turkije, India, Mexico Zuid-Amerika
De Dienst wereldwijd: Polen - Europa; Van West- Iran Azië & Midden-Oosten, Turkije, India, Mexico Zuid-Amerika
De opleidende Dienst: Machineverrichting, onderhoud, die procesrecepten, programma met een laag bedekken
Garantie: Beperkte garantie 1 jaar voor het vrije, gehele leven voor machine
Garantie: Beperkte garantie 1 jaar voor het vrije, gehele leven voor machine
Garantie: Beperkte garantie 1 jaar voor het vrije, gehele leven voor machine
OEM & ODM: beschikbaar, steunen wij op maat gemaakte ontwerp en vervaardiging
Hoog licht:

thermal evaporation equipment

,

vacuum deposition machine

Basis informatie
Plaats van herkomst: Made in China
Merknaam: ROYAL
Certificering: ISO, CE, UL standard
Modelnummer: RTES1600
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De uitvoernorm, dat in nieuwe gevallen/kartons moet worden ingepakt, geschikt voor oceaan/lucht over
Levertijd: 8 tot 12 weken
Betalingscondities: BEVESTIGINGSBRIEF, D/A, D/P, T/T
Levering vermogen: 8 reeksen per maand
Productomschrijving

                               Elektromagnetische Interferentie (EMI) die Metalizer beschermen





Samenvatting:



Rtep1616-SP de Vacuümmetalizing-Machine wordt speciaal voor EMI ontworpen die dunne film en het deposito van NCVM beschermen fillm, die wijd in telecommunicatieapparaten, computers, notitieboekjes, elektronika, van het huistoestel, ruimtevaart en militaire punten de van de consument gebruikten.



Onze klanten zijn: Sumgsung, Apple, Lenovo, Huawei-elektronikavervaardiging.

Diameter 1600mm van de kamergrootte en hoogte 1600mm kunnen een verscheidenheid van producten aanpassen.



EMI de Eigenschappen van de Beveiligingsfilm

1) Filmdikte: 1.5 ~ 3 microns hangt van het vereiste af.

2) Filmweerstand: (ohm) dan beter 0.5Ω

3) Adhesie: 3M810 band > 5B

EMI de deklaagproces van de beveiligingsfilm

4) Het Sputterende Roestvrije staal van gelijkstroom

5) Koperdeposito door Thermische Verdamping

6) Het Sputterende Roestvrije staal van gelijkstroom, volledige dekking op Cu-filmlaag.



De elektromagnetische Eigenschappen van Metalizer van de Interferentiebeveiliging

1) 2-deur structuur en snelle het pompen snelheid voor een hoge productiviteit
2) Werkend vriendschappelijk touch screenpaneel met PLC controle

3)Het programmaontwerp van de het mensdom vriendschappelijk software voor stabiele productie en hoog - kwaliteit.

4) De hoge het sputteren doelbezettingsgraad verzekert een lage productiekost.

5) Goede uniformiteit & Uitstekende adhesie

6) Geavanceerd ontwerpconcept voor betere prestaties om productieefficiency en gekwalificeerd tarief te verbeteren.

7) Ionen bronapparaat voor plasma het schoonmaken en de behandeling van de oppervlakteactiviteit om adhesie te verbeteren.



PVD-Vacuüm die Voordelen metalliseren:

De afwerking wordt gedeponeerd gebruikend een milieuvriendelijk groen proces, vrije verontreiniging;
Hoog rendement en uitstekende uniformiteit.
Hoog volumeproductie, lage kosten, ideale oplossing voor de massaproduktievraag.



Type:

  • Verticale richtlijn, Cilinder, 2 deurenstructuur, het voor openen.


Technische Beschrijvingen:

  • Prestaties

1. Uiteindelijke Vacuümdruk: dan beter 5.0×10-6 Torr.

2. Werkende Vacuümdruk: 1.0×10-4 torr

3. Het pompen neer - tijd: van 1 ATM aan 1.0×10-4 Torr≤5-notulen (kamertemperatuur, droge, schone en lege kamer)

4. Metalizingsmateriaal (verdamping): Roestvrij staal, Koper

5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel

  • Structuur

De vacuümdeklaagmachine bevat zeer belangrijk voltooid hieronder vermeld systeem:



1. Luchtledige kamer


1.1 grootte: Binnendiameter 1600mm

Binnenhoogte: 1600mm

Nuttige Hoogte: 1265mm

Totale Hoogte: 1420mm

1.2 materialen: Luchtledige kamer SUS304

Deur en flenzen SUS304

De kamer versterkt structuur: SS41 vloeistaal, met geschilderde het eindigen oppervlaktebehandeling.

Het vloeistaal van kamerchassis SS41 met geschilderde het eindigen oppervlaktebehandeling.

1.3 het sputteren en Verdampingsschild: SUS304

1.4 Weergevenvenster: op kamerdeuren

1.5 luchtledige kamer het Luchten Klep (met inbegrip van knalpot)

1.6 deur: SUS304 materiële Diameter 1600mm Binnenhoogte: 1600mm

1.7 deposito Drijfsysteem: Centraal het drijven max. 1400mm*1265mm

1.8 drijfmotor: 1/2HP

1.9 verdampingsmacht: 1 reeks/deur

Gelijkstroom-het Sputteren Macht: 1 reeks

Het sputteren Kathodegrootte: 125*1400mm



2. Rouhgings Vacuüm Pompend Systeem



2.1 de olie verzegelde Roterende Vinvacuümpomp - Leybold

a: Het pompen snelheid: 640 m ³ /hr

2.2 wortelspomp - Leybold

a: Het pompen snelheid: 4400 m ³ /hr

2.3 ruwe bewerkings Vacuümklep: pneumatisch model

2.4 vacuümleidingenlijn: 6“ & 8“ SUS304 materiaal

2.5 vacuüm het Luchten Klep: 3/8“ elektromagnetisch model



3. Hoog Vacuüm Pompend Systeem



3.1 de pomp van de olieverspreiding: Rtdp-36

a. Het pompen snelheid: 40000L/S

b. Uiteindelijke Vacuümdruk: dan beter 10-7 Torr.

c. Het verwarmen Macht: 3Phase, 21KW.

d. Olieverbruik: 9 liter

3.2 koude val: 36“, waterkoeling tegen de rug van de oliestroom

3.3 hoge Vacuümklep: pneumatisch

3.4 gedeelte-lijn Klep: pneumatisch



4. Elektrocontrole en Verrichtingssysteem



4.1 hoofdkring: De schakelaar van de niets-zekeringsbreker, elektromagnetische schakelaar,
C/T in reekstype

4.2 verdampingsmacht

4.3 het Systeem van de verdampingscontrole

4.4 het sputteren Macht, gelijkstroom-model

4.5 controlesysteem: PLC +Touch het Schermauto/manueel

4.6 verrichtingssysteem: Touch screen + Vertoning

4.7 vacuümdruk die Systeem meten

Vacuümmaat: Leyboldcentrum Twee – 1 reeks

Volledige Waaiermaat: 760 Torr-7 Torrvan ~ 10 – 1 reeks

4.8 alarmsysteem:

De samengeperste luchtdruk is lager: alarmgeluid

Het koelen de waterstroom is lager: alarmgeluid

Mis-verrichting: alarmgeluid

4.9 de Indicator van de machtslading: Voltageindicator en ladings huidige indicator



5. Subsysteem



5.1 het lucht Samengeperste Systeem van de Klepcontrole

5.2 koelwatersysteem: De pijp van de waterstroom en het systeem van de schakelaarklep

5.3 Polycold (- 120~-145℃) Cryopump – 1 reeks

Model: MaxCool- 2500L

Maximumlading:: 2500W

Het pompen snelheid: 14000L/S.



6. Depositosysteem



6.1 het sputteren Bron

a. Sputterend Doel“ 125mm*1400mm* 12~14mm - 1 reeks

b. Blind – 1 reeks

c. Het Controlemechanisme van de massastroom: Het gas van AR – 1 reeks

d. Sputterende Voeding: Gelijkstroom 60KW – 1 reeks

6.2 verdampingsbronnen

a. De bronnen van de wolframverdamping

b. Verdampingsvoeding: 20kVA

c. Ionen bronapparaat en voeding



7. Werkomgeving



Samengeperste Lucht: 5~8kg/cm2

Koelwater: Water-in Temperatuur: 20~25℃, 200 Liter/min,
Water-in Druk: 2~3 kg/cm2

Macht: 3 fase 380V 50Hz (60Hz), 160kVA

Installatiegebied: (L*W*H) 6500*5500*2700mm

Uitlaat: Opening voor mechanische pompen



Wij zijn gepoogd om de meest geschikte deklaagprocessen voor verschillende 3D delen te ontwerpen en te ontwikkelen, die aan onze vereisten van de klantenproductie voldoen. Zo verstrekken wij totale deklaagoplossingen voor EMI deklaag.

Indien het aangepast met een laag bedekken van systeem wordt vereist, deel gelieve uw gedachten en ideeën met ons team en uw productenspecificaties voor te leggen, zullen wij samenwerken om de beste oplossingen te regelen.

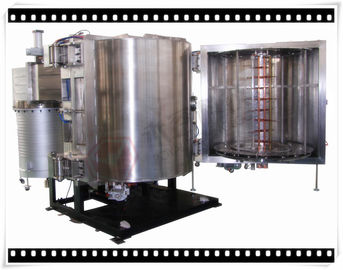

EMI die het Dunne Materiaal van het Film Vacuümdeposito, Vacuüm het Metalliseren Machine, Roestvrij staal het sputteren deposito beschermen 0

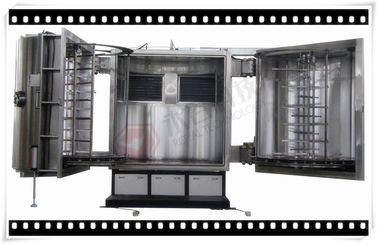

EMI die het Dunne Materiaal van het Film Vacuümdeposito, Vacuüm het Metalliseren Machine, Roestvrij staal het sputteren deposito beschermen 1





Tevreden om ons voor meer specificaties te contacteren, is de Koninklijke Technologie geëerd om u te verstrekken totale deklaagoplossingen.
