DPC ceramische PCB van het Oxyde(al2o3) van PCB/Alumina, het Verkoperen van PCB van het Aluminiumnitride (AIN) Door PVD
Het DPC Koper van het proces Directe Plateren is een geavanceerde het met een laag bedekken technologie die met leiden, halfgeleider, de elektronische industrieën wordt toegepast. Één typische toepassing is Ceramisch Uitstralend Substraat. Deposito van de kuiper het geleidende film op Aluminiumoxyde (Al2O3), AlN-substraten door PVD vacuüm het sputteren technologie, die met traditionele productiemethodes wordt vergeleken: DBC LTCC HTCC, veel lagere productiekost is zijn hoge eigenschap.
Het koninklijke technologieteam werkte met onze klant samen aan ontwikkelde met succes het DPC proces met PVD-het sputteren technologie.
Toepassingen van DPC:
HBLED
Substraten voor zonneconcentratorcellen
Machtshalfgeleider verpakking met inbegrip van automobielmotorcontrole
Hybride en elektrische automobiele energiebeheerelektronika
Pakketten voor rf
Microgolfapparaten
Technische Voordelen:

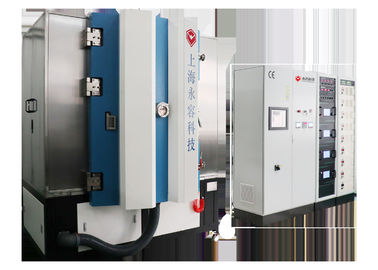

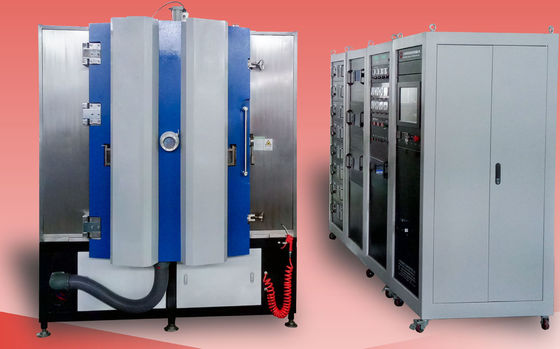

Het sputterende systeem van DPCS1215+ is promotieversie die op origineel ASC1215-model wordt gebaseerd, heeft het nieuwste systeem verscheidene voordelen:
Hoger Efficiënt Proces:
1. Het dubbele kanten met een laag bedekken is beschikbaar door het ontwerp van de omzetinrichting;
2. Tot 8 standaard vlakkathodeflenzen voor veelvoudige bron.
3. Grote capaciteit tot 2,2 Ceramische spaanders ㎡ per cyclus;

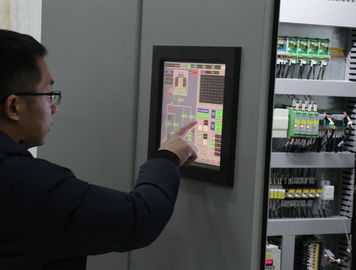

4. Volledig Automatisering, PLC+Touch-het Scherm, één-Aanraking controlesysteem.
Lagere Productiekost:
1. Uitgerust met 2 magnetische opschortings moleculaire pomp, snel beginnende tijd, vrij onderhoud;
2. Maximum het verwarmen macht;
3. Achthoekige vorm van kamer voor het optimale ruimte gebruiken, tot 8 boogbronnen en 4 sputterende kathoden voor snel deposito van deklagen;
Prestaties
1. Uiteindelijke Vacuümdruk: dan beter 5.0×10-6 Torr.
2. Werkende Vacuümdruk: 1.0×10-4 torr.
3. Pumpingdowntijd: van 1 ATM aan 1.0×10-4 Torr≤ 3 minuten (kamertemperatuur, droge, schone en lege kamer)
4. Metalizingsmateriaal dat (+ Boogverdamping sputtert): Ni, Cu, Ag, Au, Ti, Zr, Cr enz.
5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel
| Beschrijving | DPC1215+ |
| Kamerhoogte (mm) | 1500 |
| Deurbreedte x hoogte (mm) | 1200 x 1200 |
| Sputterende Kathoden die Flens opzetten | 4 |
| Ionen Bron het Opzetten Flens | 1 |
| Boogkathoden die Flens opzetten | 8 |
| Satellieten (mm) | 16 x Φ120 |
| Gepulseerde Bias Macht (kW) | 36 |
| Het sputteren Macht (kW) | DC36 + MF36 |
| Boogmacht (kW) | 8 x 5 |
| Ionen Bronmacht (kW) | 5 |
| Het verwarmen Macht (kW) | 18 |
| Efficiënte Deklaaghoogte (mm) | 1020 |
| Magnetische Opschortings Moleculaire Pomp | 2 x 3300 L/S |
| Wortelspomp | 1 x 1000m ³ /h |
| Roterende Vinpomp | 1 x 300m ³ /h |
| Holdingspomp |
1 x 60m ³ /h
|
| Capaciteit | 2.2 ㎡ |
Lay-out
3D Ontwerpillustratie
Of u zoekt een totale deklaagoplossingen voor Ceramische PBC of geëindigd - de producten, gelieve ons voor meer specificaties te contacteren, Koninklijke Technologie is geëerd om u te verstrekken totale deklaagoplossingen.
