Het Straalzwarte Deklaagmateriaal van roestvrij staalschroeven, MF die de Dunne Machine van het Filmdeposito, Grafietpvd-deklaag Sputteren

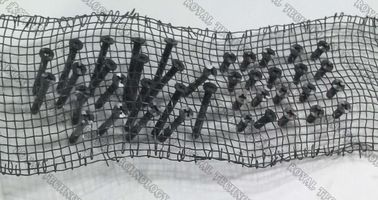

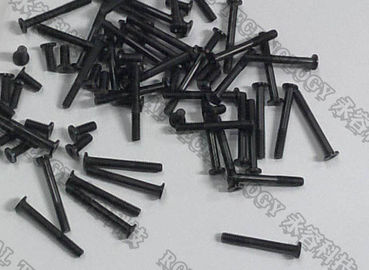

PVD-beplating in toepassing in de metaalschroefindustrie
Physical Vapour Deposition (PVD) decoratieve harde coatings in huishoudelijke apparaten en elektronica gemaakt van
roestvrijstalen materiaal wordt al tientallen jaren op grote schaal gebruikt.Het geeft aantrekkelijke kleuren en een hoge slijtvastheid voor onze luxe consumptiegoederen zoals: horlogecomponenten, wringinstrumenten of brillen.Sommige fabrikanten willen zowel de hoge slijtvastheid van PVD als het sterk reflecterende afwerkingsoppervlak behouden dat het product een hoogwaardig imago geeft.
RTAC-SP zwarte dunnefilmcoatingapparatuur kan sterk reflecterende diepzwarte films produceren, speciaal voor hoogwaardige esthetische eisen.
Gitzwarte dunne film coating plant voordelen:
Robuust ontwerp, grote batches, snelle cyclus, flexibele coatingprocessen zijn de basisontwerpconcepten van Royal Team.
Technische specificaties
| MODEL | RTAS1600 | ||||||
| TECHNOLOGIE | Magnetron sputteren (DC of MF) + ionenbeplating | ||||||
| MATERIAAL | Roestvrij staal (S304) | ||||||
| KAMERGROOTTE | Φ1600*H1250mm | ||||||
| KAMERTYPE: | Cilinder, verticaal, 1-deurs | ||||||
| SPUTTERSYSTEEM | Exclusief ontworpen voor dunne zwarte filmafzetting | ||||||
| DEPOSITIE MATERIAAL: | Aluminium, zilver, koper, chroom, roestvrij staal, nikkel, titanium | ||||||
| DEPOSITIE BRON | 2 cilindrische sputterdoelen + 7 gestuurde kathodische boogbronnen | ||||||
| GAS | MFC- 4 manieren, Ar, N2, O2, C2H2 | ||||||
| CONTROLE | PLC (programmeerbare logische controller) + Touch screen |
||||||
| POMP SYSTEEM | SV300B - 2 sets (Leybold) | ||||||
| WAU2001 - 1 sets (Leybold) | |||||||
| D60T-2sets (Leybold) | |||||||
| Moleculaire turbopompen: 3* F-400/3500 | |||||||
| VOORBEHANDELING | Bias-voeding: 1*36 KW | ||||||
| VEILIGHEIDSSYSTEEM | Talrijke veiligheidsvergrendelingen om operators te beschermen en uitrusting |
||||||
| KOELING | Koud water | ||||||
| ELEKTRISCHE STROOM | 480V/3 fasen/60HZ (compatibel met de VS) | ||||||
| 460V/3 fasen/50HZ (compatibel met Azië) | |||||||
| 380V/3 fasen/50HZ (conform EU-CE) | |||||||
| VOETAFDRUK | L3000*W3000*H2000mm | ||||||
| TOTALE GEWICHT | 7.0 T | ||||||
| VOETAFDRUK | (L*B*H) 5000*4000 *4000 MM | ||||||
| CYCLUSTIJD | 30~40 minuten (afhankelijk van substraatmateriaal, substraatgeometrie en omgevingsomstandigheden) |
||||||
| VERMOGEN MAX.. | 155KW | ||||||
| GEMIDDELDE STROOMVERBRUIK (ONGEVEER) | 75KW |
MF sputteren + Multi arc coater coating decoratieve kleuren:
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u totale coatingoplossingen te bieden.
