Verhinder Machine van het Oxidatie de Vacuümdeposito voor Automobielverlichtingsreflectors


De automobieldeklaag van verlichtingsreflectors PVD, het Vacuümdeposito van de Tinverdamping om Oxidatie te verhinderen

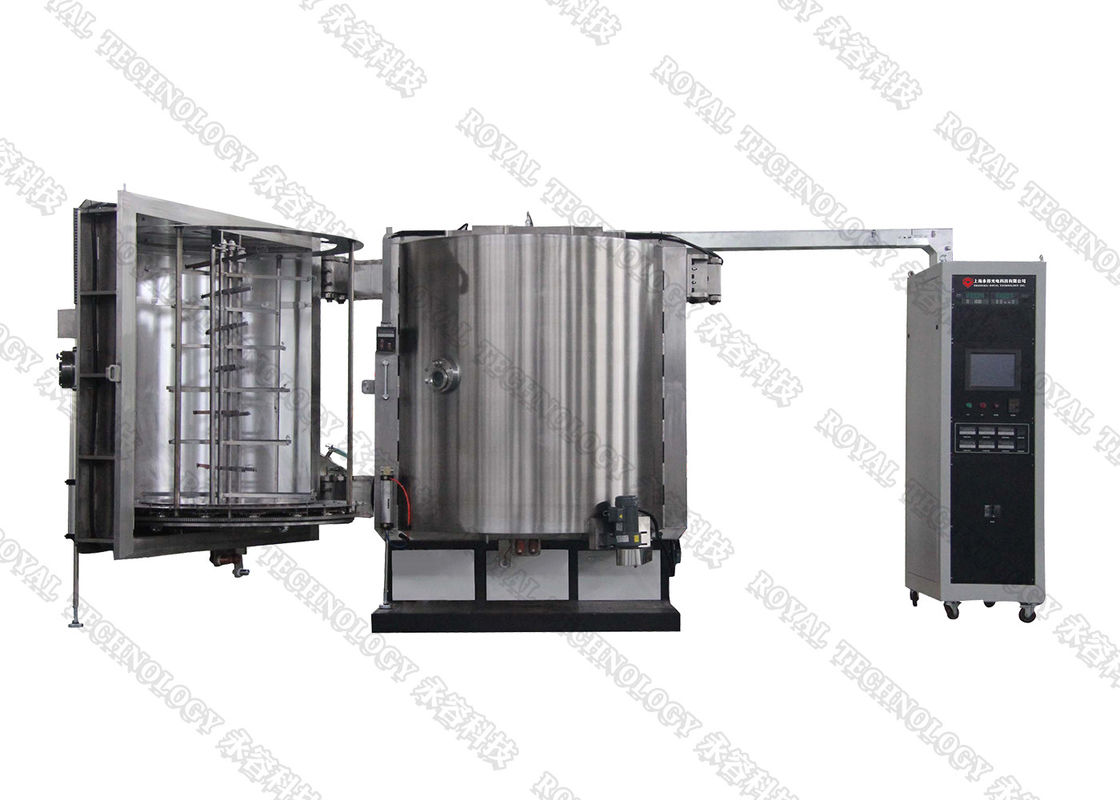

                                            2-deur Verticaal Vacuüm die Materiaal metalliseren

Samenvatting:

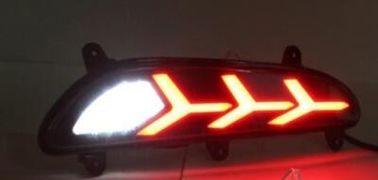

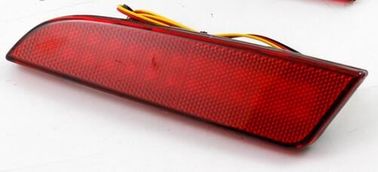

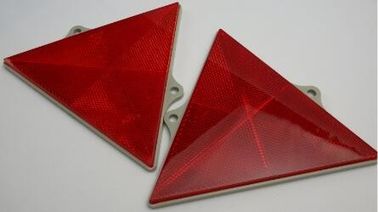

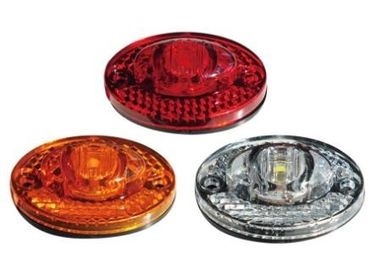

De 2 deur verticale PVD vacuüm het metalliseren machine RTEP1616 is een gestandaardiseerd model 8 jaar geleden wordt ontwikkeld dat in. Vacuüm Thermische Verdampingscoater wordt wijd gebruikt in de automobielindustrie, automobielverlichtingsreflectors, autoembleem het verchromen; audio en diverse 3D structuurproducten als: camera's, computers, smartphones, klokken en horloges, speelgoed en sportieve producten, vaatwerk, sanitaire waren, de medische industrie, TPU, ABS, PC, pp, pvc, PET-folie, nylon, metaallegering, glas, keramiek, enz.

Technologie:

Van PVD (Fysiek Dampdeposito) het proces „Bestand Verdamping die“ als geavanceerde het met een laag bedekken technologie deponeren om de traditionele water-galvaniserende oppervlaktebehandelingsmethode te vervangen. De verdampingsbronnen: met wolframgloeidraad, mand, boten en smeltkroes enz. door directe bestand aan het deponeren van materialen te verwarmen die lager smeltpunt dan wolframmetaal hebben: Al/Cr/Ag/Cu draden enz.
1. Decoratieve Deklagen: ABS, pp, PC, HUISDIER, PMMA om een dunne film, hoge weerspiegelend te deponeren, metaal als deklaag op speelgoed, manier en juwelentoebehoren, Kerstboomdecoratie, ballen, knopen, schoenen, spiegels te verbruiken.
2. Functionele Deklagen: beschermende laag: ZrO2 deklagen op bladen voor hitteisolatie, AlxOx, de beschermende lagen van HMDSO, EMI & NCVM op elektronika.
3. Opticadeklagen: Anti-Reflection deklaag (AF film), optische filter, kleurscheidingenfilter, telescoop, periscoop, microscoop en digitale camera.

PVD-Vacuüm die Voordelen metalliseren:
De afwerking wordt gedeponeerd gebruikend een milieuvriendelijk groen proces;
Hoogst weerspiegelende, briljante en heldere kleuren;
Hoog volumeproductie, lage kosten, ideale oplossing voor de massaproduktievraag.

Type:

• Verticale richtlijn, Cilinder, 2 deurenstructuur, het voor openen.


Ontwerpeigenschappen:

• 2-deur structuurmachine voor een onafhankelijke ladingsverrichtingen, hogere output

• Robuust structuurontwerp en hoog - kwaliteitsconfiguraties

• PLC + het Systeem van de Touch screenverrichting, volledig automatisch /Manually-controle
• Snel Vacuümevacuatiesysteem
• Uitsluitend ontworpen roterende Carrouselstructuur voor gemakkelijke lading/het uploaden
• Gemakkelijke toegang tot de werkomgeving voor onderhoud



Technische Beschrijvingen:

• Prestaties

1. Uiteindelijke Vacuümdruk: dan beter 5.0×10-6 Torr.
2. Werkende Vacuümdruk: 1.0×10-4 torr.
3. Het pompen neer - tijd: van 1 ATM aan 1.0×10-4 Torr≤3-notulen (kamertemperatuur, droge, schone en lege kamer)
4. Metalizingsmateriaal (verdamping): Al, Cr, Sn, Ti, SS, Cu… enz.
5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel

• Structuur

De vacuümdeklaagmachine bevat zeer belangrijk voltooid hieronder vermeld systeem:
1. Luchtledige kamer
1.1 grootte: Binnendiameter 1600mm
Binnenhoogte: 1600mm
1.2 materiaal: Luchtledige kamer SUS304 (het vloeistaal van SS41 voor optie)
Deur en flenzen SUS304 (het vloeistaal van SS41 voor optie)
De kamer versterkt structuur: SS41 vloeistaal, met geschilderde het eindigen oppervlaktebehandeling.
Het vloeistaal van kamerchassis SS41 met geschilderde het eindigen oppervlaktebehandeling.
1.3 verdampingsschild: SUS304
1.4 Weergevenvenster: op kamerdeur
1.5 luchtledige kamer het Luchten Klep (met inbegrip van knalpot)
1.6 deur: SUS304 materiaal

2. Rouhgings Vacuüm Pompend Systeem (Steunend Pomppakket)

3. Hoog Vacuüm Pompend Systeem (Verspreidingspomp + Koud valapparaat)

4. Elektrocontrole en Verrichtingssysteemplc+ Touch screen


4.1 hoofdkring: De schakelaar van de niets-zekeringsbreker, elektromagnetische schakelaar, C/T in reekstype

4.2 verdampingsmacht: 35kVA

4.3 het Systeem van de verdampingscontrole

4.4 verrichtingssysteem: Touch screen + PLC, receptencontrole en gegevensregistreren, Autosluiting, autoevacuatie, autodeklaag

4.5 vacuümdruk die Systeem meten

Vacuümmaat: Pirani + Opsluitend maat

Thermokoppelmaat: 760 Torr van ~ 5*10-4 de Torr

4.6 alarmsysteem: Samengeperste luchtdruk, het Koelen waterstroom, mis-Verrichting

4.7 de Indicator van de machtslading: Voltageindicator en ladings huidige indicator

5. Depositosysteem
5.1 de verdampingsbron van de wolframgloeidraad
5.2 thermische verdampingsmaterialen: draden, ringen, staven enz.

6. Subsysteem

6.1 het lucht Samengeperste Systeem van de Klepcontrole

6.2 koelwatersysteem: De pijp van de waterstroom en het systeem van de schakelaarklep

De Beken Cryopump 6.3 van Polycold (- 120~-145℃) voor optie.

• RTEP1616 vacuümmetalizer-Lay-out

• Werkomgeving

Samengeperste Lucht: 5~8kg/cm2

Koelwater: Water-in Temperatuur: 20~25℃, 200 Liter/min,
Water-in Druk: 2~3 kg/cm2,

Macht: 3 fase 380V 50Hz (60Hz), 140kVA

Installatiegebied: (L*W*H) 6500*5500*2700mm
         Uitlaat: Opening voor mechanische pompen



Ander 2-deur Verticaal Vacuüm die Materiaalmodellen metalliseren:


Tevreden om ons voor meer specificaties te contacteren, is de Koninklijke Technologie geëerd om u te verstrekken totale deklaagoplossingen.
