| Merknaam: | ROYAL |
| Modelnummer: | Rechts-EMI1600 |
| MOQ: | 1 set |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | BEVESTIGINGSBRIEF, D/A, D/P, T/T |
| Toeleveringsvermogen: | 8 reeksen per maand |

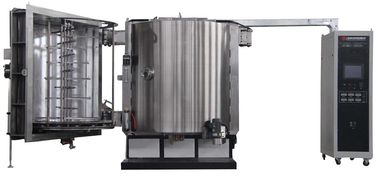

EMI-schildfilmdepositiemachine, multifunktioneel warmteverdampings- en DC-sputteringcoatingssysteem
Samenvatting
RTEP1616-SPDC Vacuüm Metaliseringsmachine is speciaal ontworpen voor EMI afscherming dunne film afzetting, die op grote schaal wordt gebruikt in telecommunicatieapparaten, computers, notebooks, consumenten elektronica,huishoudelijk apparaat, lucht- en ruimtevaart- en militaire artikelen.
Onze klanten zijn: Sumgsung, Apple, Lenovo, Huawei elektronica fabrikanten.
De kamer heeft een diameter van 1600 mm en een hoogte van 1600 mm en is geschikt voor een verscheidenheid aan producten.
EMI-schildfilm eigenschappen
1) Filmdikte: 1,5 ~ 3 micron, afhankelijk van de vereisten.

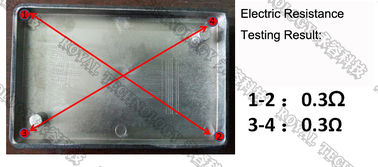

2) Filmweerstand: (ohm) beter dan 0,5Ω
3) Hechting: 3M810 band > 5B
EMI-beschermingsfilmcoatingproces
4) DC-sputtering van roestvrij staal
5) Depositie van koper door thermische verdamping
6) DC-sputtering van roestvrij staal, volledig bedekt met een Cu-filmlaag.
Elektromagnetische interferentie afscherming Metalisator kenmerken

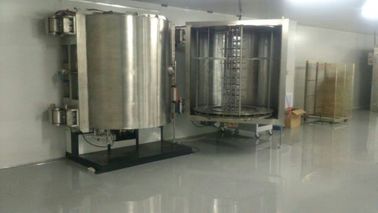

1) 2-deursconstructie en snelle pomp snelheid voor een hoge productiviteit
2) Gebruikersvriendelijk touchscreenpaneel met PLC-besturing
3) Mensvriendelijk softwareprogrammaontwerp voor stabiele productie en hoge kwaliteit.
4) Een hoog doelgebruik van sputtering zorgt voor lage productiekosten.
5) Goede uniformiteit en uitstekende hechting
6) Geavanceerd ontwerpconcept voor een betere prestatie om de productie-efficiëntie en gekwalificeerde snelheid te verhogen.
7) Ionbronvoorziening voor plasmaring en oppervlakteactiviteitsbehandeling ter verbetering van de hechting.
Voordelen van PVD-vacuümmetallisering:
De afwerkingen worden afgezet met behulp van een milieuvriendelijk groen proces zonder verontreiniging;
Hoge efficiëntie en uitstekende uniformiteit.
Grote productie, lage kosten, ideale oplossing voor de vraag naar massaproductie.
EMI-coatingprestaties
Beschermingsmateriaal:Ni, Cr, Cu, roestvrij staal.
Filmdikte: 1,5 ~ 3 micron, afhankelijk van de vereisten.
Filmweerstand: (ohm) beter dan 0,5Ω
Aanhangsel: 3M810 band > 5B
Type:
Technische specificaties
1. Ultieme vacuümdruk: beter dan 5,0 × 10-6Torr.
2Werk vacuümdruk: 1,0 × 10- 4Torr
3. Pomptijd: van 1 atm tot 1,0 × 10- 4Torr≤5 minuten (kamertemperatuur, droge, schone en lege kamer)
4Metalen (verdamping): roestvrij staal, koper
5Operatiemodel: volledig automatisch/semi-automatisch/handmatig
De vacuümcoatingsmachine bevat het volgende compleet systeem:
1Vacuümkamer.
1.1 Afmeting: binnendiameter 1600 mm
Inwendige hoogte: 1600 mm
Gebruikbare hoogte: 1265 mm
Totale hoogte: 1420 mm
1.2 Materialen: vacuümkamer SUS304
deuren en flenzen SUS304
Versterkingsstructuur van de kamer: SS41 zacht staal, met geverfde afwerking.
Kamer chassis SS41 zacht staal met geverfde afwerkingsoppervlakte
1.3 Sputtering- en verdampingsschild: SUS304
1.4 Uitzichtvenster: op de deuren van de kamer
1.5 Vacuümkamer ventilatie klep (inclusief geluidsdemper)
1.6 Deur: SUS304-materiaal Diameter 1600 mm Interne hoogte: 1600 mm
1.7 Afzettingsaandrijfsysteem: Centrale aandrijving max. 1400 mm*1265 mm
1.8 Rijmotor: 1/2 pk
1.9 Verdampingsvermogen: 1 set per deur
DC-sputteringvermogen: 1 set
Sputtering Katodengrootte: 125*1400mm
2. Ruwe vacuümpompinstallatie
2.1 Olieverzegelde roterende vacuümpomp - Leybold
a: pompsnelheid: 640 m3/uur
2.2 wortelpomp - Leybold
a: pompsnelheid:4400 m3/uur
2.3 Ruwe vacuümklep: pneumatisch model
2.4 Vacuümleidingen: 6 ̊ en 8 ̊ SUS304 materiaal
2.5 Vacuümventilatie-klep: elektromagnetisch model 3/8
3. Hoge vacuümpompsysteem
3.1 Oliediffusiepomp: RTDP-36
a. pompsnelheid: 40000 l/s
b. Ultieme vacuümdruk: beter dan 10-7Torr.
c. Verwarmingsvermogen: 3fasen, 21 kW.
d. Olieverbruik: 9 liter
3.2 Koudval: 36 ̊, waterkoeling tegen de terugstroming van de olie
3.3 High Vacuum Valve: pneumatisch
3.4 Vorderaansluiting: pneumatisch
4Elektrisch besturingssysteem
4.1 Hoofdcircuit: schakelaar zonder zekeringen, elektromagnetische schakelaar,
C/T in serie-type
4.2 Verdampingsvermogen
4.3 Verdunningsregelsysteem
4.4 Sputtering Power, gelijkstroommodel
4.5 Besturingssysteem: PLC + touchscreen automatisch/handmatig
4.6 Bedieningssysteem: touchscreen + display
4.7 Vacuümdrukmetersysteem
Vacuummeter: Leybold Center Twee 1 set
Volledige afmeting: 760 Torr ~ 10-7Torr 1 set
4.8 Alarmsysteem:
De druk van de perslucht is lager: alarmgeluid
Koelwaterstroom lager: alarmgeluid
Onregelmatige werking: alarmgeluid
4.9 Vermogensbelastingindicator: Spannings- en belastingstroomindicator
5. Subsysteem
5.1 Stelsels voor het bedienen van ventielen met gecomprimeerde lucht
5.2 Koelwatersysteem: waterleiding en schakelaarsysteem
5.3 Polycold (-120~-145°C) Cryopomp 1 set
Model: MaxCool-2500L
Maximale belasting: 2500 W
Pompsnelheid: 14000 L/s.
6. Depositiesysteem
6.1 Sputterbron
a. Sputterdoelwit ¥ 125mm*1400mm* 12~14mm - 1 set
b. Schutter 1 set
c. Massa-stroomregelaar: Ar-gas 1 set
d. Sputteringstroomvoorziening: gelijkstroom 60 kW 1 set
6.2 Verdampingsbronnen
a. wolfraamverdampingsbronnen
b. Verdampingsstroomvoorziening: 20 kVA
c. Ionbronapparaat en stroomtoevoer
Gecomprimeerde lucht: 5 tot 8 kg/cm2
Koelwater: Temperatuur van het water: 20°C tot 25°C, 200 liter/min.
Inwaterdruk: 2 tot 3 kg/cm2
Vermogen: 3 fase 380V 50Hz ((60Hz), 160kVA
Installatieoppervlak: (L*W*H) 6500*5500*2700mm
Afvoer: ventilatie voor mechanische pompen
We hebben ons inzet om de meest geschikte coatingprocessen voor verschillende 3D-onderdelen te ontwerpen en te ontwikkelen, die voldoen aan de productievereisten van onze klanten.Dus we leveren totale coating oplossingen voor EMI coating.
Als een aangepast coatingsysteem vereist is, deel dan uw gedachten en ideeën met ons team en stuur uw productspecificaties in, we zullen samenwerken om de beste oplossingen te vinden.
EMI coating service is beschikbaar, de EMI coating machine
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u complete coating oplossingen te bieden.
