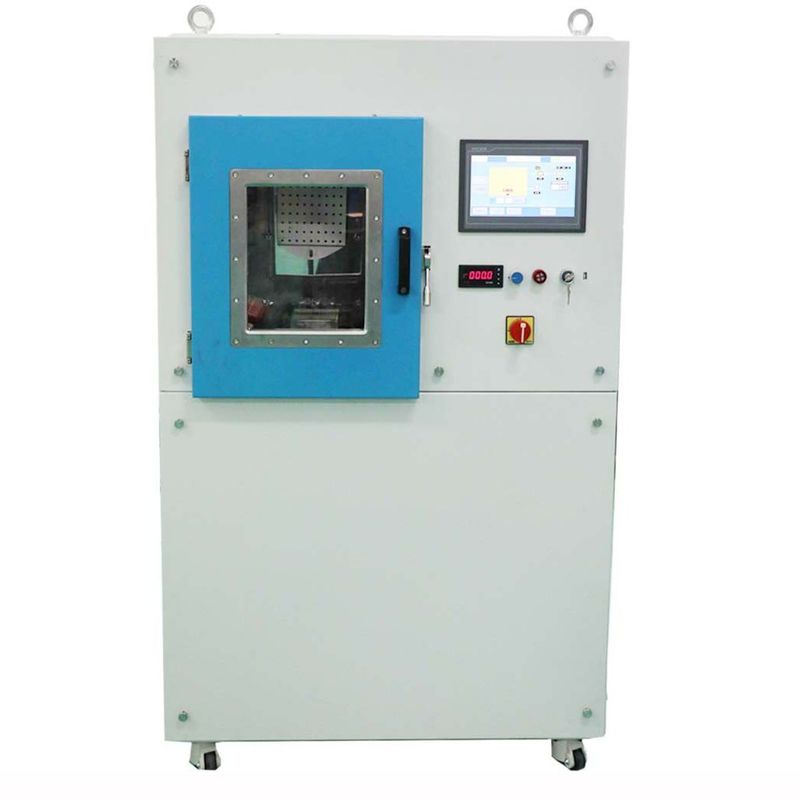

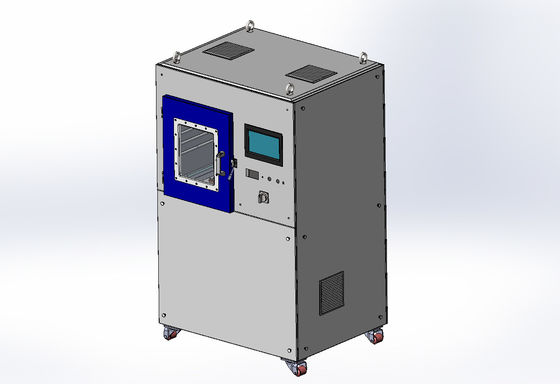

Hoog vacuüm metalen afzetting machine, forensische vingerafdruk displaying apparatuur

Ontwerpvoordelen

1. Draagbaar ontwerp met compacte voetafdruk
2. Waterkoeling zonder systeem, de vereiste werkomgeving is alleen elektrische stroom: 1Ph, 220V 50Hz, 60A;
3. Grote zichtpoort om het verdampingsproces te controleren, met een kwartsvenster tot 400 mm;
4. Krachtig vacuümpompsysteem voor een snel-cyclus coatingproces: hoge turbo moleculaire pomp, beschikbaar voor montage in elke richting; uitgerust met één grote volume van tweefasige roterende blaaspomp.
   5. lage exploitatiekosten en lage onderhoudskosten.
   6Flexible werking op basis van HMI-apparaat: verwerkingspagina, curve recordpagina, alarmpagina, onderhoudspagina's enz.




   Technische specificaties

   Prestaties

   1. Ultieme vacuümdruk: beter dan 9,0*10-5 Pa;
   2Werkdruk: 6,0*10-3 Pa ~ 9,0*10-3 Pa;

   3Basisspanning: 3,0*10-4 Pa

5. Pomptijd: van 1 atm tot 9,0×10-3 Pa≤15 minuten (kamertemperatuur, droge, schone en lege kamer)
6. Afzettingbron: verdamping van wolfraamplatenfilamenten
7. Operatiemodel: volledig automatisch/semi-automatisch/handmatig
8. Afzettingsmaterialen: zink, zilver, goud, aluminium, enz.

9. Structuur

   De vacuümcoatingsmachine bevat het volgende compleet systeem:

10. Vacuümkamer
    1.1 Afmeting: binnenbreedte: 450 mm, diepte: 450 mm

11. Inwendige hoogte: 500 mm

    1.2 Materiaal: vacuümkamer SUS304

    deuren en flenzen SUS304

    Versterking van de kamer: SUS304

    Kamer chassis SS41 zacht staal met geverfde afwerkingsoppervlakte

    1.3 Verdampingsschild: SUS304

    1.4 Uitzichtvenster: op de kamerdeur, kwartsmateriaal.

    1.5 Vacuümkamer ventilatie klep (inclusief geluidsdemper)

12. Vacuümpompsysteem

13. Ruwe vacuümpompsystemen: tweefasige draaibankpomp-1 set

    Hoog vacuümpompsysteem: Turbo moleculaire pomp-1 set

    3Elektrisch besturingssysteem- PLC+ Touch Screen

    Hoofdcircuit: schakelaar zonder zekeringen, elektromagnetische schakelaar, C/T in serie

14. Verdampingsvermogen 1 set
15. Verdunningsregelsysteem

16. 5.1 Bedieningssysteem: Touchscreen + PLC, receptbesturing en gegevenslogging, automatische uitschakeling, automatische evacuatie, automatische coating

17. Meetsysteem

18. 6.1 Vacuümdruk: Vacuümmeter: Pirani + Penningmeter + Volledige vacuümmeter

    7Alarmsysteem: compressie van de lucht, koelwaterstroom, storing;

    Vermogensbelastingindicator: Spanningsindicator en belastingstroomindicator

19. Depositiesysteem

20. 8.1 Afzettingsbron: wolfraamplaten

    8.2 Depositiemateriaal: zink, aluminium, zilver, goud

21. Werkomgeving

22. 9.1 Eenfasige 220V 50Hz ((60Hz), 5KW

    9.2 Installatiegebied: (L*W*H) 2000*1000*2300mm

    9.3 Uitlaat: ventilatie voor mechanische pompen

    De uitleg...Draagbare warmteverdampingsmachine
