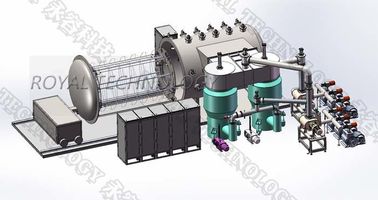

De horizontale Grote Roestvrij staalbladen en de Pijpen zuigen Ionenplaterenmachine/SS de Vacuümdeklaageenheid van de Bladendecoratie
De horizontale Grote vacuüm het platerenmachine wordt van de grootte multi-Boog uitsluitend ontworpen voor grote roestvrij staalbladen en pijpen, de kleuren van de furniturespvd decoratie het met een laag bedekken.
De kamergrootte is tot dia 2000 * L 8000mm, die de langste roestvrij staalpijp tot 7000mm kan met een laag bedekken.
De horizontale Grote Specificaties van de de Vacuümdeklaagmachine van de Grootte multi-Boog
| 1. Kamer | Cilindrische Structuur | Hetzij openen, roestvrij staal (S304), dikte: (14+6) mm, het proces van het metaaldraadtrekken op oppervlakte. Het koelen methode: water, gedeeltelijk dubbele lagen. | 3. Controle & Verrichtingssysteem | PLC+Color TouchScreen + Auto semi-Auto/manueel | |||||||
| Uiteindelijke Druk | 7.0×10-4 pa (zonder lading, lege kamer bij kamertemperatuur) | Talrijke veiligheidskoppelingen om exploitanten en materiaal (water, huidige enz.) te beschermen | |||||||||
| Het lekken | Dan beter 0.67Pa in 1 uur na draai van de machine wanneer tot uiteindelijke druk | Procesautomatisering & Controle; Het werkende processen en receptendatas registreren | |||||||||
| Pumpdowntijd | Van 1 ATM aan 5.0x10-3Pa<15mins> | Het platform van het beheerderregistreren | |||||||||
| Binnengrootte | φ2000×8000 (H) mm | Auto-draait weg systeem | |||||||||
| 2. Het Systeem van het deklaagdeposito | Rotatiesysteem | Planetarisch Drijfsysteem (voor pijpen) - (φ1300*7000mm) Centraal Drijfsysteem aan staalplaten. (φ1600*7000mm) | 4. Nutlevering (door Gebruiker wordt verstrekt die) | Voetdruk | (L1600mmm*W9000mm*H3200mm) | ||||||
| Rekspecificaties | Max. Substraatlading: 1000KG; Snelheid: het regelbare) Exclusieve ontwerp 0-8 van t/min (door Vakia om deklagenformity en stabiliteit te verzekeren. | Watervoorziening | 1.Water 1) Waterverbruik: 0.2-0.3MPa/CM2 2) Waterstroom: ≥10L/min 3) Watertemperatuur: ≤25℃ | ||||||||
| Vacuümpompen | 6x de roterende (Mechanische) Pomp van de Vinzuiger 2x roterende Vinvacuümpomp (Holding) 2x wortelsvacuümpomp 4x verspreidingspomp |
Voeding | 3 fasen 4 lijnen, AC380V±5% 50HZ; Gronddraad: <3Ω | ||||||||
| Depositobronnen | Kathodische Gestuurde Cirkelboog: 60 reeksen, Afmetingen: φ100×40mm exclusief ontwerp door Vakia |
Reactief Gas | O2, AR, N2, C2H2, (>99.99%) | ||||||||
| Bias Votage-Levering | 72KW | Luchtcompressor | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
| Het verwarmen | tot 250℃ (van kamertemperatuur tot 200 ℃, minder dan 15minutes) | Luchtcontainer | ≥2m ³ | ||||||||
| Substraatdrager | voor bladdeklaag; andere die substraathouders door klanten worden verstrekt op verschillende producten worden gebaseerd. | Waterkoelingstoren & Tank | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (Min) | ||||||||

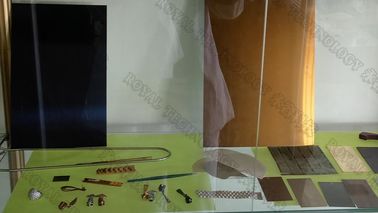

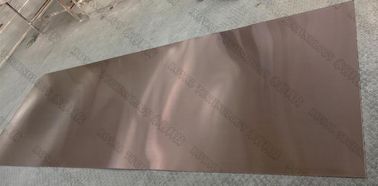

PVD die Gouden Kleuren borstelen
De Blauwe Kleur van PVD
Tevreden om ons voor meer specificaties te contacteren, is de Koninklijke Technologie geëerd om u te verstrekken totale deklaagoplossingen.
