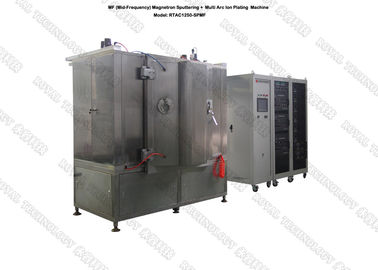

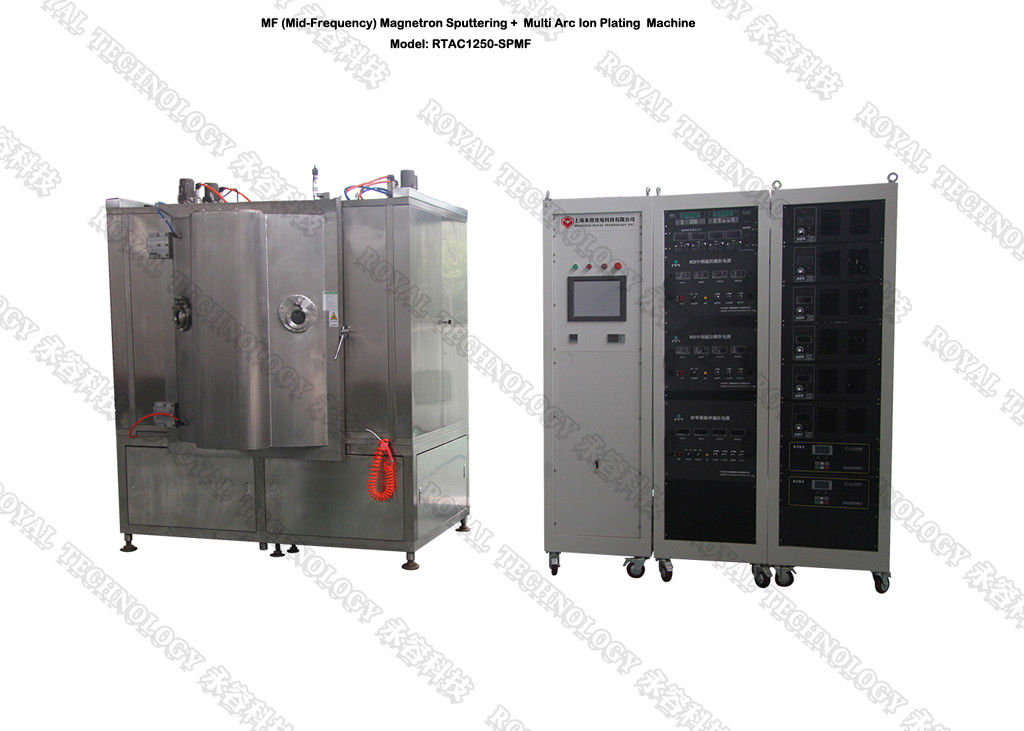

Metalen sieraden vacuümcoatingsmachine IPG Gold Jewelry 18K ~ 24K Sputtering Systeem
De vacuümcoatingsmachine voor metaaljuwelenDe combinatie van de technieken van sputtering en boog verdamping, die voornamelijk worden gebruikt op metalen sieraden en horloges, handtassen en metalen accessoires.
Het standaardmodel is RTAC1250-SP, de machine bevat de belangrijkste afzetting bronnen van:
1. Twee sets MF Sputtering Cathodes
2. 1 set platte / cilindrische DC-sputteringkatodes
3. 1 set cilinderboogkathode of 7 sets circulaire geleide boogkathoden
4. 1 stel ionbron eenheden voor plasma reiniging bombardement voor PVD afzetting, sterk verbeterde de film hechting en veel helderder kleur.
RTAC1250-SP specificaties
Modellen | RTAC1250-SP | ||||||
Technologie | Magnetronsputtering + Ionplating | ||||||
Materiaal | Roestvrij staal (S304) | ||||||
Grootte van de kamer | Φ1250*H1250mm | ||||||
KAMERTYPE | Cylinder, verticaal, 1 deur | ||||||
SPUTTERSYSTEM | Exclusief ontworpen voor dunne zwarte folie | ||||||
Inhoud van de aanvraag | Aluminium, zilver, koper, chroom, roestvrij staal, Nickel, goud, TiAl, Au-legering, Ag enz. |
||||||
De in de bijlage vermelde gegevens zijn van toepassing op de in de bijlage opgenomen gegevens. | 2 sets MF cilindrische sputterdoelen + 1 kathodische boogbron + 1 gelijkstroomsputtering + 1 ionenbron | ||||||
GAS | MFC- 4 manieren, Ar, N2, O2, C2H2 | ||||||
Controle | PLC ((Programmable Logic Controller) + | ||||||
POMPSYSTEM | SV300B - 1 set (Leybold) | ||||||
WAU1001 - 1 set (Leybold) | |||||||
D60T- 2 sets (Leybold) | |||||||
Turbomoleculaire pompen: 2* F-400/3500 | |||||||
Voorbehandeling | Bias stroomvoorziening: 1*36 kW | ||||||
Veiligheidssysteem | Talrijke veiligheidssluitingen ter bescherming van de gebruikers | ||||||
Verwarming | Koud water | ||||||
Elektrische energie | 480V/3 fasen/60HZ (VS-conform) | ||||||
460V/3 fasen/50HZ (Azië-conform) | |||||||
380V/3 fasen/50HZ (EU-CE-conform) | |||||||
Voetafdruk | L3000*W3000*H2000mm | ||||||
Totaal gewicht | 7.0 T | ||||||
Voetafdruk | (L*W*H) 5000*4000*4000 MM | ||||||
CYCLUSTIME | 30 tot 40 minuten (afhankelijk van het substraatmateriaal, de geometrie van het substraat en de omgevingsomstandigheden) |
||||||
Power Max. | 155 kW | ||||||
Gemiddeld vermogen Consumptie (ongeveer) |
75 kW |
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u complete coating oplossingen te bieden.
De structuur van de afzettingskamer van de vacuümcoatingsmachine voor metaaljuwelen
DC-sputterkatodes en Ion Source Mounting Flange
MF-sputterkatode- en cilinderboogmontageflens
De IPG-goudplaatmachine wordt vooral gebruikt in juwelen, horloges, klokken, pennen, schrijfinstrumenten, handtassen en schoenen.afstandsbediening,
