Vacuüm het Metalliseren van de autospiegel Machine/Aluminium, het Automobielspiegels Vacuümmetaliseren van Chrome Systeem
Introductie van autospiegel vacuümmetalliserende machine:
De machine heeft 2 technieken: thermische verdampingsbron en magnetron sputterkathodesbron.Welke flexibel is voor verschillende spiegelstoepassing.
Magnetronsputteren is een plasmacoatingproces waarbij sputtermateriaal wordt uitgeworpen als gevolg van een bombardement van ionen op het doeloppervlak.De vacuümkamer van de PVD-coatingmachine is gevuld met een inert gas, zoals argon.Door een hoge spanning aan te leggen, wordt een glimontlading gecreëerd, wat resulteert in versnelling van ionen op het doeloppervlak en een plasmacoating.De argon-ionen stoten sputterende materialen uit het doeloppervlak (sputteren), wat resulteert in een gesputterde coatinglaag op de producten voor het doel

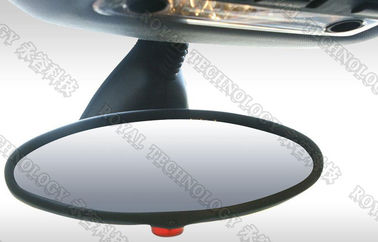

Thermische verdampingsbron is wolfraamfilament tot verdamping Cr of Al en krijgt een chroom / aluminiumlaag op glas om spiegels met hoge reflectie te vormen.
Over het algemeen sputtert Magnetron om de chroom-, roestvrijstalen materialen te sputteren;Al en Cu worden afgezet met thermische verdampingsbronnen.

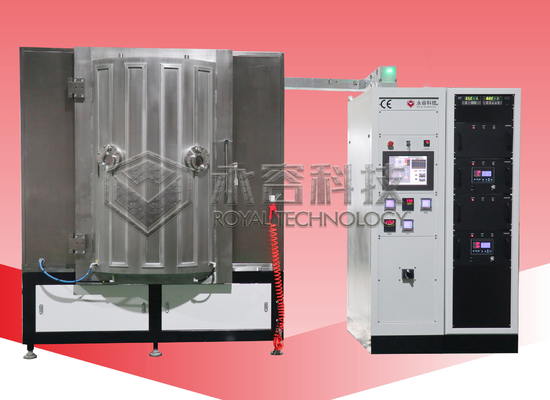

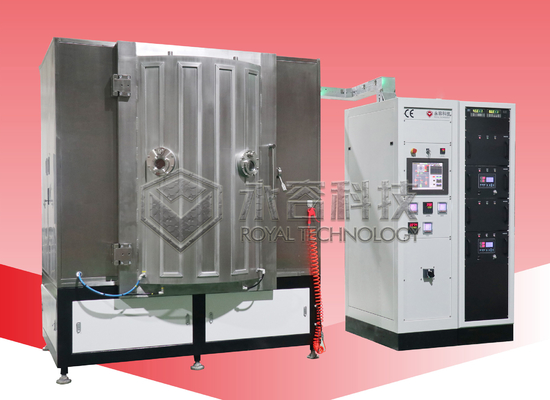

Auto Spiegel Vacuüm Metalliseren Machine Kenmerken:
1. De vacuümkamer is een verticale enkele deurstructuur gemaakt van roestvrij staal.Kamergrootte: 1400 ~ 2500 mm
2. Het vacuümsysteem bestaat uit een mechanische pomp, een wortelpomp en een diffusiepomp.
3. Coatingsysteem voor 10 ~ 28 boog of 1 ~ 4 boogkolom of vlakke boog.
4. Krachtige pulsvoorspanningsbron.
5. Het opblaassysteem heeft 1 ~ 4 sets massastroomregelingsinstrument en een gasstroomweergave.
6. Het elektrische regelsysteem is uitgerust met geluids- en lichtalarmapparaten voor circuitoverbelasting, wateruitschakeling en luchtuitschakeling.
7. Het besturingssysteem (touchscreen + PLC) geeft gedetailleerde parameters in realtime weer en regelt het hele productieproces volledig automatisch in automatische bedrijfsmodus.
Modellen van autospiegelvacuüm metalliserende machine
| Systeemmodel | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Kamergrootte | Diameter | 1200 mm | 1400 mm | 1600 mm |
| Hoogte | 1400 mm | 1600 mm | 1800 mm | |
| Hoofd Prestatie |
Ultieme druk | 10-4Pa | ||
| Werkdruk | Van 1 ATM naar 5x10-5 Pa binnen 15 minuten (Onbelast) | |||
| Vensters bekijken | Set | 1 | ||
| Aantal filamenten |
stuks | 18~22 | 20~24 | 20~26 |
| pompen Systeem |
Voorafgaande rang pomp |
70 L/S | 150 L/S | 150 L/S |
| Wortels Pomp | 600L/S | 1200L/S | 1200L/S | |
| Diffusiepomp | 17500L/S | 30000L/S | 60000L/S | |
| Pomp vasthouden | 30 L/S | |||
| Laagbewakingssysteem | Kristalmonitor | Enkele sensor / zesdelige sensorkop | ||
| Vacuümmeter | 1 ATM ~ 10-4 Pa | |||
| Besturingskast | Set | 1 | ||
| Verdamping Stroomvoorziening |
30KW | 35KW | 50KW | |
| Sputterend doel | stuks | 2~4 | ||
| Verdamping Stroomvoorziening |
RF of DC | |||
| Systeem operatie | Automatisch/handmatig | |||
| Koelwater stroomsnelheid: |
100 l/min | 120 l/min | 150 l/min | |
| Hoog vacuüm Ventiel |
24 inch | 36 inch | 36 inch | |
| Voorbewerkingsklep | 6 inch | 6 inch | 8 inch | |
| Foreline ventiel | 6 inch | |||
| Lekventiel | 2 inch | |||
| Houdklep (keuze) |
1 inch | |||
| Koel toren | 15 RT (waterdruk: 4kg/cm2; drukval: 2kg/cm2) | |||
| Koelwater | Inlaat: 18℃;Uitgang: 25℃;Standaard: 20±1℃ | |||
| Elektrisch besturingssysteem | PLC | |||
| Totale kracht Vereiste |
75KW | 85KW | 95KW | |
| Omgeving Vereiste |
Klasse 100.000 schone kamer;Epoxyvloeren;Airconditioning;Temp.25±3℃;HUM50±10 | |||
Royal Technology biedt het hele plan voor de productie van autospiegels, van het snijden, reinigen, buigen, coaten tot het monteren van het uiteindelijke proces.Het ontwerp en het plan van de hele fabriek.
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u totale coatingoplossingen te bieden.
