Koninklijke Technologie Multi950
——PVD + PECVD Vacuümafzettingsmachine

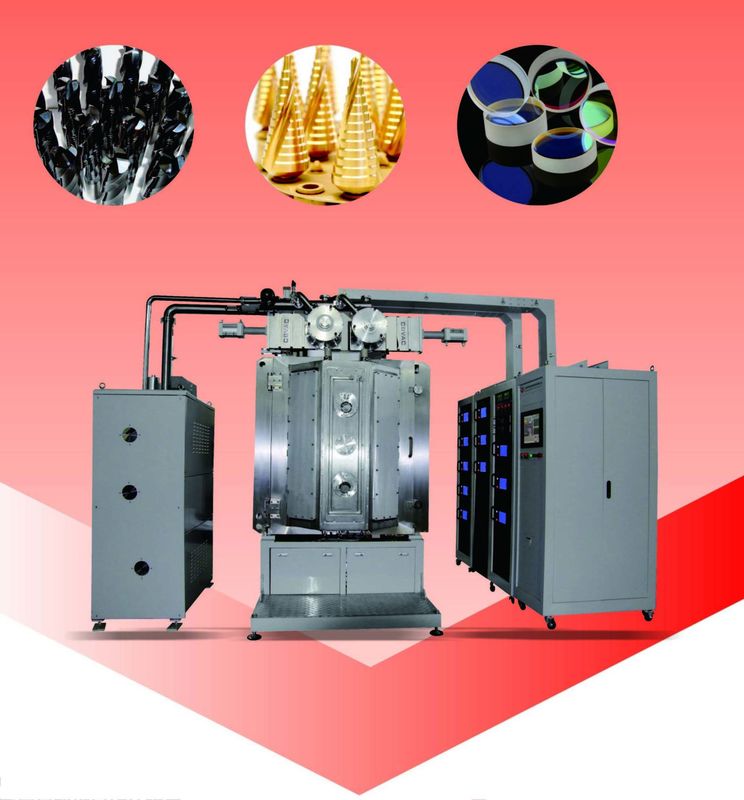

De Multi950-machine is een op maat gemaakt vacuümdepositiesysteem met meerdere functies voor R&D.

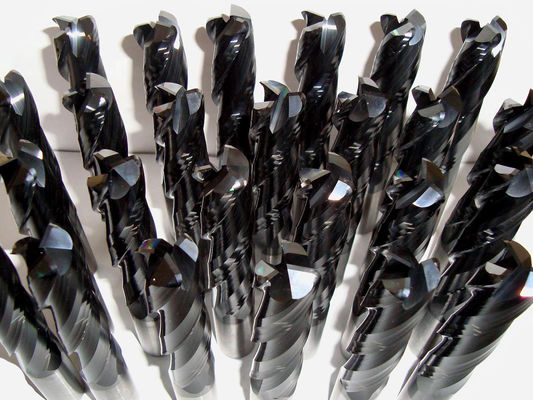

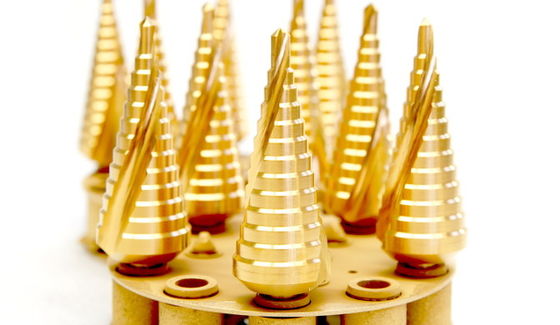

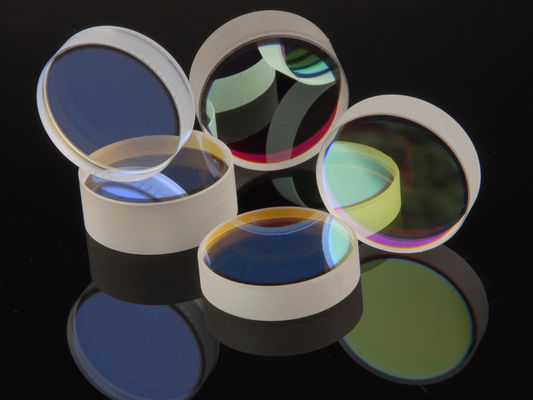

Na intense uitwisselingen met het team van de Universiteit van Shanghai onder leiding van professor Chen, hebben we eindelijk het ontwerp en de configuratie bevestigd om aan hun R&D-toepassingen te voldoen.Dit systeem is in staat om transparante DLC-film af te zetten met het PECVD-proces, harde coatings op gereedschappen en optische film met sputterkathode.Op basis van dit ontwerpconcept van de pilootmachine hebben we daarna nog 3 andere coatingsystemen ontwikkeld:
1. Bipolaire plaatcoating voor elektrische voertuigen met brandstofcel - FCEV1213
2. Keramisch direct geplateerd koper - DPC1215
3. Flexibel sputtersysteem - Koperen PCB Gold Plating-systeem
Deze 3 machines hebben allemaal een achthoekige kamer, die flexibele en betrouwbare prestaties in verschillende toepassingen mogelijk maakt.Het voldoet aan de coatingprocessen en vereist veel verschillende metaallagen: Al, Cr, Cu, Au, Ag, Ni, Sn, SS en vele andere niet-ferromagnetische metalen.Plus de ionenbroneenheid verbetert op efficiënte wijze de hechting van films op verschillende substraatmaterialen met zijn plasma-etsprestaties en het PECVD-proces om enkele op koolstof gebaseerde lagen af te zetten.
De Multi950 is de mijlpaal van geavanceerde ontwerpcoatingsystemen voor Royal Technology.Dankzij studenten van de Universiteit van Shanghai en professor Yigang Chen die hen leidde met zijn creatieve en onbaatzuchtige toewijding, waren we in staat om zijn waardevolle informatie om te zetten in een state-of-the-art machine.
In het jaar 2018 hadden we weer een projectsamenwerking met professor Chen,
de C-60 materiële depositie door Inductieve thermische verdampingsmethode.
De heer Yimou Yang en professor Chen waren fundamenteel voor deze innovatieve projecten.
Technische voordelen
Ontwerpkenmerken
1. Flexibiliteit: boog- en sputterkathodes, montageflenzen voor ionenbronnen zijn gestandaardiseerd voor flexibele uitwisseling
2. Veelzijdigheid: het kan een verscheidenheid aan onedele metalen en legeringen afzetten;optische coatings, harde coatings, zachte coatings, samengestelde films en vaste smeerfilms op de metalen en niet-metalen materialensubstraten
3. Ongecompliceerd ontwerp: structuur met 2 deuren, opening aan de voor- en achterkant voor eenvoudig onderhoud
Technische specificaties
Model: Multi-950
Afzettingskamer (mm)
Diameter x Hoogte: φ950 x 1350
Afzettingsbronnen: 1 paar MF-sputterkathodes
1 paar PECVD
8 sets boogkathodes
1 set lineaire ionenbron
Plasma-uniformiteitszone (mm): φ650 x H750
Carrousel: 6 xφ300
Vermogens (KW) Bias: 1 x 36
MF-sputtervermogen (KW): 1 x 36
PECVD (KW): 1x36
Boog (KW): 8 x 5
Ionenbron (KW): 1 x 5
Gasregelsysteem MFC: 4 + 1
Verwarmingssysteem: 18KW, tot 500℃, met PID-regeling met thermisch koppel
Hoogvacuüm schuifafsluiter: 2
Turbo moleculaire pomp: 2 x 2000L/S
Wortelpomp: 1 x 300L/S
Draaischuifpomp: 1 x 90 m³/u + 1 x 48 m³/u
Voetafdruk (L x B x H) mm: 3000 * 4000 * 3200
Totaal vermogen (KW): 150
Lay-out
Gebouwd Tijd: 2015
Locatie: Universiteit van Shanghai, China
