| Merknaam: | ROYAL |
| Modelnummer: | RTAS1200 |
| MOQ: | 1 set |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | BEVESTIGINGSBRIEF, D/A, D/P, T/T |
| Toeleveringsvermogen: | 10 sets per maand |
Van het de Vacuümdeklaagmateriaal van de horlogeriem MF/van gelijkstroom Sputterende Kathoden

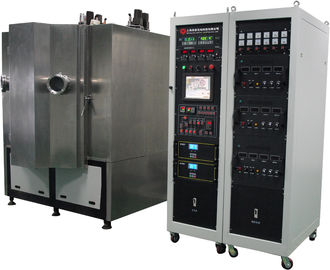

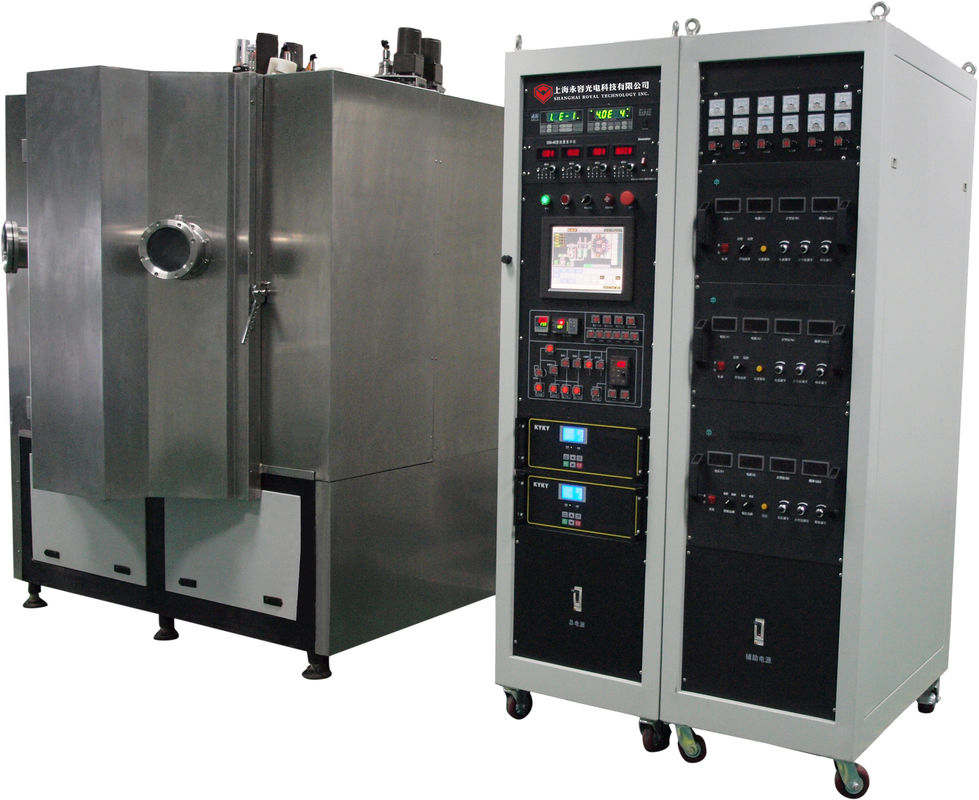

De Vacuümdeklaagmateriaal van de horlogeriem
Sleutelwoorden: De Harde Deklagen van PVD, PECVD-proces, DLC-film, Diamant zoals Koolstoffilm, Sputterende Optische film, Gencoa-Magnetron Sputterende Kathode, Ionenbron, PA PVD
Rtac950-SP Ontwerpeigenschappen:
Technische Beschrijvingen
1. Uiteindelijke Vacuümdruk: dan 8.0*10-4-beter Pa;
3. Het pompen neer - tijd: van ATM aan 1.0×10-3 Pa≤15-notulen (kamertemperatuur, droge, schone en lege kamer)
4. Depositobron: Stuurden de sputterende kathoden van het Gencoamagnetron, boogkathoden, Ionenbron
5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel
6. Het verwarmen: van kamertemperatuur tot max. 500℃,
9. Ionenbron voor het proces van PECVD en van de PA PVD.
De vacuümdeklaagmachine bevat zeer belangrijk voltooid hieronder vermeld systeem:
1. Luchtledige kamer
1.1 grootte: Binnendiepte 950mm
Binnenhoogte: 1350mm
1.2 materiaal: Luchtledige kamer SUS304
Deur en flenzen SUS304
De kamer versterkt structuur: SS41 vloeistaal, met geschilderde het eindigen oppervlaktebehandeling.
Het vloeistaal van kamerchassis SS41 met geschilderde het eindigen oppervlaktebehandeling.
1.3 kamerschild: SUS304
1.4 Weergevenvenster: op kamerdeuren -2
1.5 luchtledige kamer het Luchten Klep (met inbegrip van knalpot)
1.6 deur: 2 reeksen, voorzijde en rug, SUS304-materiaal
2. Ruwe bewerkings Vacuüm Pompend Systeem:
Vacuümpomp van de olie de roterende vin + Holdingspomp
3. Hoog Vacuüm Pompend Systeem:
Turbo Moleculaire Pomp - 2 reeksen
4. Het elektrocontrole en Verrichtingssysteem van ScreenOperation van de Systeemplc+ Aanraking:
Leveranciers:
PLC: Mitsubishi, Model: FX-IN60MR-001 REEKS
Elektronische Componenten: SCHNEIDER, OMRON.
Veiligheid die Systeem beschermen: Talrijke veiligheidskoppelingen om exploitanten en materiaal (water, huidig gas, temperatuur enz.) te beschermen
De deklaag verwerkt Systeem: Procesautomatisering & Controle. Automatisch bespaard op geheugen 3 maanden. Voorgekomen met een laag bedekkend receptengegevens: de stroom van de doelverrichting/het voltage, Massastroom die, Vacuümdruk, temperatuur, wordt tijden met een laag bedekken bewaard voor een analyse om de deklagenkwaliteit te verbeteren.
4.1 hoofdkring: De schakelaar van de niets-zekeringsbreker, elektromagnetische schakelaar, C/T in reekstype
4.2 voeding: MF het sputteren macht + gelijkstroom-Boogmacht + Bias Voeding
4.3 het systeem van de depositocontrole
4.4 verrichtingssysteem: Touch screen + PLC, receptencontrole en gegevensregistreren, Autosluiting, autoevacuatie, autodeklaag
4.5 het meten van Systeem
Vacuümdruk: Vacuümmaat: Pirani + Opsluitend maat + Volledige waaier vacuümmaat -- Het merk van Europa
Temperatuur meetinstrument: Thermokoppel
MFC: Het Controlemechanisme van de massastroom (4 manieren),
4.6 alarmsysteem: Samengeperste luchtdruk, het Koelen waterstroom, mis-Verrichting
4.7 de Indicator van de machtslading: Voltageindicator en ladings huidige indicator
5. Depositosysteem
5.1 depositobron: Het sputteren cathodes+ Boogbronnen + Ionenbron
5.2 depositomateriaal: ITO, Titanium, Chrome, Aluminium, Roestvrij staal, TiAl enz.
6. Subsysteem
6.1 het lucht Samengeperste Systeem van de Klepcontrole
6.2 koelwatersysteem: De pijp van de waterstroom en het systeem van de schakelaarklep
7. Werkomgeving
Samengeperste Lucht: 5~8kg/cm2
Koelwater: Water-in Temperatuur: 20~25℃, 200 Liter/min,
Water-in Druk: 2~3 kg/cm2,
Macht: 3 fase 380V 50Hz (60Hz), 130kVA, gemiddelde machtsconsumptie: 60KW
Installatiegebied: (L*W*H) 4400*3200*2950mm
Uitlaat: Opening voor mechanische pompen
Toepassingen
Tevreden om ons voor meer specificaties te contacteren, is de Koninklijke Technologie geëerd om u te verstrekken totale deklaagoplossingen.
