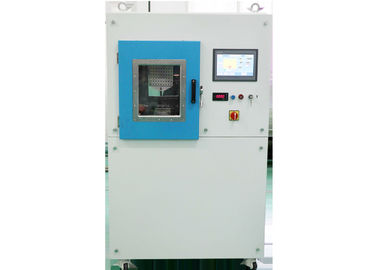

Het gerechtelijke van de het Systeemvingerafdruk van het Metaal Vacuümdeposito van de de Opmerkingsweergave Draagbare Ontwerp

Het is speciaal ontworpen en gemaakt voor politieapparatuur.na meer dan 20 technische vergaderingen bespreking en wijziging, de eerste machine werd eindelijk geboren in het jaar van 2018.

Voordelen en voordelen:

1. Draagbaar ontwerp met compacte voetafdruk

2. waterkoeling systeem, de vereiste werkomgeving is alleen elektrische stroom: 1Ph, 220V 50Hz, 60A;

3Grote zichtpoort om het verdampingsproces te controleren, met een kwartsvenster tot 400 mm;

4. krachtig vacuümpompsysteem voor een snel coatingproces: hoge turbo moleculaire pomp, beschikbaar voor montage in elke richting; uitgerust met één grote volume van 2-stappen roterende sleepenpomp.

5. lage exploitatiekosten en lage onderhoudskosten.

6Flexible werking op basis van HMI-apparaat: verwerkingspagina, curve recordpagina, alarmpagina, onderhoudspagina's enz.

De materialen van de werkstukken kunnen:plastic, metalen, staal, polymeer, papier, stof of glas, bankkaart, wapen enz.

Technische specificaties

Prestaties

1. Ultieme vacuümdruk: beter dan 9,0*10-5 Pa;

• Operatiedruk in vacuüm: 6,0*10-3 Pa ~ 9,0*10-3 Pa;
• Basisvacuümdruk: 3,0*10-4 Pa

4. Pomptijd: van 1 atm tot 9,0 × 10-3 Pa≤15 minuten (kamertemperatuur, droge, schone en lege kamer)

5Afzettingsource: verdamping van wolfraamplatenfilamenten

6Operatiemodel: volledig automatisch/semi-automatisch/handmatig

7- Depositiemateriaal: zink, zilver, goud, aluminium, enz.

Structuur

De vacuümcoatingsmachine bevat het volgende compleet systeem:

1Vacuümkamer.
1.1 Afmeting: binnenbreedte: 450 mm, diepte: 450 mm

Inwendige hoogte: 500 mm

1.2 Materiaal: vacuümkamer SUS304

deuren en flenzen SUS304

Versterking van de kamer: SUS304

Kamer chassis SS41 zacht staal met geverfde afwerkingsoppervlakte

1.3 Verdampingsschild: SUS304

1.4 Uitzichtvenster: op de kamerdeur, kwartsmateriaal.

1.5 Vacuümkamer ventilatie klep (inclusief geluidsdemper)

2. Vacuümpompsysteem

Ruwe vacuümpompsystemen: tweefasige draaibankpomp-1 set

Hoog vacuümpompsysteem: Turbo moleculaire pomp-1 set

3Elektrisch besturingssysteem- PLC+ touchscreen

Hoofdcircuit: schakelaar zonder zekeringen, elektromagnetische schakelaar, C/T in serie

4. Verdampingsvermogen - 1 set

5. Verdampingscontrolesysteem

5.1 Bedieningssysteem: Touchscreen + PLC, receptbesturing en gegevenslogging, automatische uitschakeling, automatische evacuatie, automatische coating

6Metersysteem

6.1 Vacuümdruk: Vacuümmeter: Pirani + Penningmeter + Volledige vacuümmeter

7Alarmsysteem: compressie van de lucht, koelwaterstroom, storing;

Vermogensbelastingindicator: Spanningsindicator en belastingstroomindicator

8. Depositiesysteem

8.1 Afzettingsbron: wolfraamplaten

8.2 Depositiemateriaal: zink, aluminium, zilver, goud

9. Werkomgeving

9.1 Eenfasige 220V 50Hz ((60Hz), 5KW

9.2 Installatiegebied: (L*W*H) 2000*1000*2300mm

9.3 Uitlaat: ventilatie voor mechanische pompen

Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u complete coating oplossingen te bieden.
