| Merknaam: | ROYAL |
| Modelnummer: | RTSP1215 |
| MOQ: | 1 set |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 6 reeksen per maand |
Toepassingen

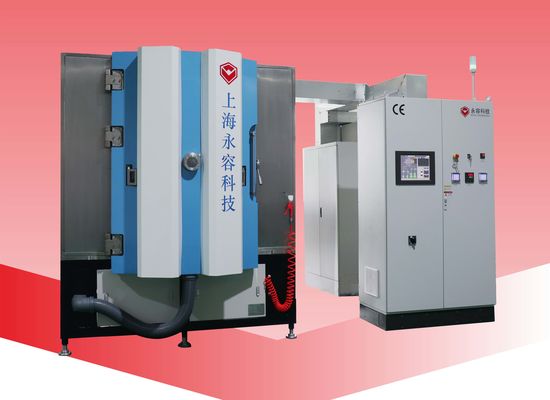

De RTSP1215-machine is speciaal ontworpen en vervaardigd voor koper-PCB's die worden verguld door middel van sputteringsafzettingstechnologie.
Iedereen die betrokken is bij de PCB-industrie weet dat PCB's die op het oppervlak koper hebben, een beschermlaag nodig hebben om te voorkomen dat ze oxideren en verslechteren.
Twee jaar geleden kregen we een verzoek van onze klant, ze waren op zoek naar een coating oplossing die een fijne goud en brons kleuren op de koperen PCB's die gebruikt worden voor 5G SIM-kaart genereren,Sociale zekerheidskaarten en smartcards moduleWe hebben 6 maanden in R&D doorgebracht, meer dan 20 keer geëxperimenteerd om de juiste coatingprocessen af te ronden.
RTSP1215 plating systeem kan de metalen: Au goud, Ag zilver, Cu koper geleidende families films; corrosiebestendigheid metalen families: Tantalum(Ta), Nickel (Ni), Chrome (Cr) enz.
samengestelde folies: metalen folies op koolstofbasis, metalen folies van nitriden.
Voordelen van PVD-goudplatering
Milieuvriendelijk proces
Veel lagere productiekosten in vergelijking met conventionele galvanisering van goud
Een uitstekend leven
De filmdikte en -eenvormigheid zijn goed gecontroleerd
Breed beschikbaar, meer opties voor de eindgebruiker
Belangrijkste kenmerken
Meerdere depositiebronnen voor een snelle depositierate
Sterk vacuümpompsysteem voor een korte cyclus
Anode lineaire ionenbron om de hechting en de hoge dichtheid van afgezette films te verbeteren
6 stuks standaard platte kathoden bevestigingsflenzen
Gebruikte flexibele coatingprocessen
Modulaire structuurontwerp voor snelle uitwisseling van katoden en doelen
5G-circuit microchip SIM-kaart embleem geïsoleerd op witte achtergrond
Technische specificaties
Model: RTSP1215
Materiaal van de kamer: SUS304
Kamergrootte: Φ1200*1500 mm (H)
Afzettingstechnologie: magnetronsputtering
Doelwitten: Ta, Au, Ag, Ti, Cr, Zr, Ni, Cu, Grafiet (C) enz.
Vacuümpompen: Mechanische pomp: 1x300m3/uur
Houdingspomp: 1x60 m3/uur
Rootpomp: 1x300L/S
Turbo-moleculaire pomp: 2x3500L/S
Gasstelsel: MFC voor reactief gas en inert werkgas
Beschermingssysteem: HMI-programma met meervoudig zelfvergrendelend ontwerp
Besturingssysteem: PLC + touchscreen
Koelsysteem: Recycling Koelwater
Verwarmingssysteem: verwarmers met PDI-warmtepaar
Maximaal energieverbruik 130 kW.
Gemiddeld energieverbruik 70 kW ca.

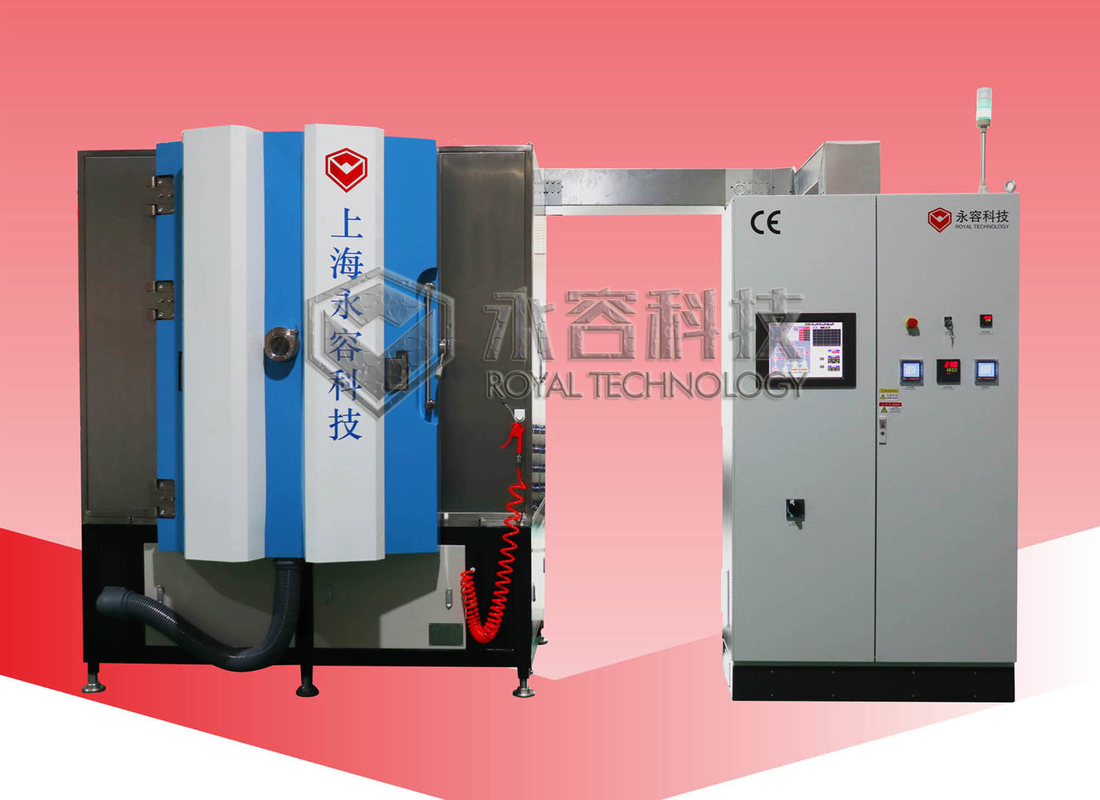

Inrichting
Insite
Gebouwde tijd: 2020
Locatie: Shanghai, China
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u complete coating oplossingen te bieden.
