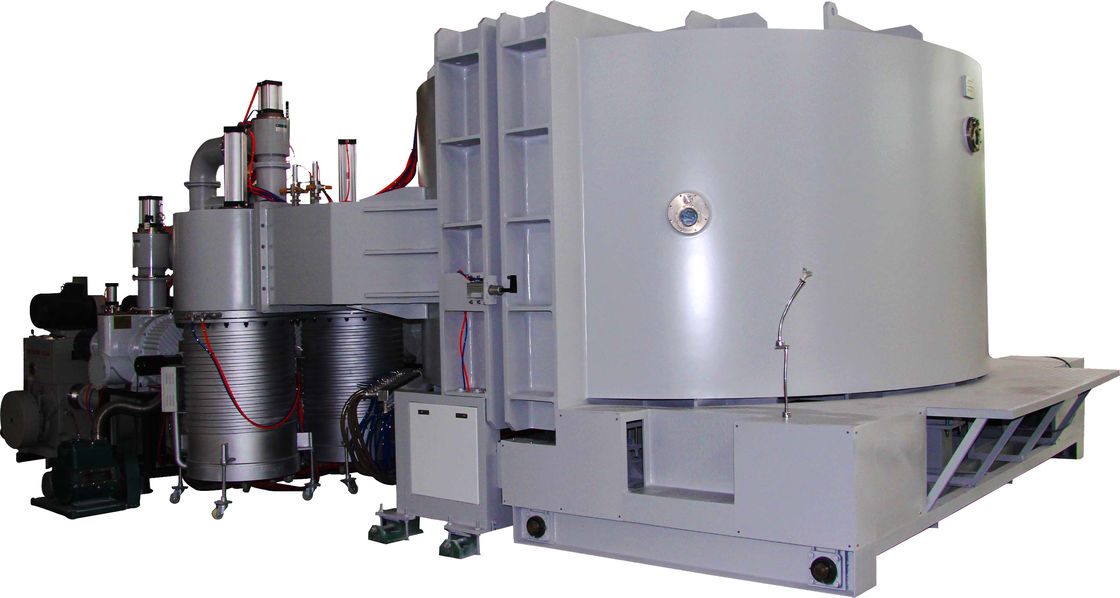

De acrylmachine van Diamanten Vacuümmetalizing, het Materiaal van de Cilinder Vacuümdeklaag

Acryl Vacuüm het Metalliseren van PVD Chrome Machine, acryl de deklaagmachine van het diamantenaluminium pvd

Samenvatting: RTEP3617 PVD die Chrome systeem metalizing werd aangepast ontworpen en werd vervaardigd voor van de de raadsbezinning van het Autoembleem de filmdeposito.

Met PVD de thermische verdampingstechnologie, die dunne hoge bezinningsfilm de Acryl) oppervlakte op van PMMA (deponeert, geeft een opmerkelijke deklaaglagen zoals hieronder: in de loop van de dag kijkt de tijd, tekensymbolen als stevig metaal (roestvrij staaleffect); terwijl bij nacht, zijn zij verlicht (de LEIDENE lichte binnenkant is geïnstalleerd) van voor, achter en zijaanzichten.

• Gebouwde Tijd: 2014 ~ 2015
• Plaats: China
• Toepassingen: Automobielembleemraad, reclameborden, PMMA, PC, ABS enz. Grote grootte decoratieve punten voor het hoge bezinningsfilm metalizing.

Type:

• Verticale richtlijn, Cilinder, 1 deur

Ontwerpeigenschappen:

• Plasma het schoonmaken, het bombardementsapparaat van het argongas, het systeem van de gloedlossing.

• PECVD-proces voor hoogste deklaag na het deposito van de Aluminiumlaag.
• Robuust structuurontwerp en hoog - kwaliteitsconfiguraties

• PLC + het Systeem van de Touch screenverrichting, volledig automatisch /Manually-controle
• Snel Vacuümevacuatiesysteem
• Uitsluitend ontworpen roterende Carrouselstructuur voor gemakkelijke lading/het uploaden
• Gemakkelijke toegang tot de werkomgeving voor onderhoud


•

Technische Beschrijvingen:

• Prestaties

1. Uiteindelijke Vacuümdruk: dan beter 5.0×10-6 Torr.

2. Werkende Vacuümdruk: 1.0×10-4 torr.

3. Het pompen neer - tijd: van 1 ATM aan 1.0×10-4 Torr≤3-notulen (kamertemperatuur, droge, schone en lege kamer)

4. Metalizingsmateriaal (verdamping): Al, Cr, Sn, Ti, SS, Cu… enz.

5. Werkend Model: Volledig automatisch /Semi-Auto/ manueel

• Structuur

De vacuümdeklaagmachine bevat zeer belangrijk voltooid hieronder vermeld systeem:

1. Luchtledige kamer

1.1 grootte: Binnendiameter: 2500mm

Binnenhoogte: 2500mm

1.2 materiaal: Luchtledige kamer: SS41 vloeistaal

Deur en flenzen: SS41 vloeistaal

De kamer versterkt structuur: SS41 vloeistaal, met geschilderde het eindigen oppervlaktebehandeling.

Het vloeistaal van kamerchassis SS41 met geschilderde het eindigen oppervlaktebehandeling.

1.3 verdampingsschild: SUS304

1.4 Weergevenvenster: op kamerdeur

1.5 luchtledige kamer het Luchten Klep (met inbegrip van knalpot)

1.6 deur: SS41 vloeistaal

2. Ruwe bewerkings Vacuüm Pompend Systeem (Steunend Pomppakket)

3. Hoog Vacuüm Pompend Systeem (Verspreidingspomp + Koud valapparaat)

4. Elektrocontrole en Verrichtingssysteemplc+ Touch screen

4.1 hoofdkring: De schakelaar van de niets-zekeringsbreker, elektromagnetische schakelaar, C/T in reekstype

4.2 verdampingsmacht

4.3 het Systeem van de verdampingscontrole

4.4 verrichtingssysteem: Touch screen + PLC, receptencontrole en gegevensregistreren, Autosluiting, autoevacuatie, autodeklaag

4.5 vacuümdruk die Systeem meten

Vacuümmaat: Pirani + Opsluitend maat

Thermokoppelmaat: 760 Torr van ~ 5*10-4 de Torr

4.6 alarmsysteem: Samengeperste luchtdruk, het Koelen waterstroom, mis-Verrichting

4.7 de Indicator van de machtslading: Voltageindicator en ladings huidige indicator

5. Depositosysteem

5.1 de verdampingsbron van de wolframgloeidraad

5.2 Cr/Al-draden

6. Subsysteem

6.1 het lucht Samengeperste Systeem van de Klepcontrole

6.2 koelwatersysteem: De pijp van de waterstroom en het systeem van de schakelaarklep

De Beken Cryopump 6.3 van Polycold (- 120~-145℃) voor optie.

7. Werkomgeving

Samengeperste Lucht: 5~8kg/cm2

Koelwater: Water-in Temperatuur: 20~25℃, 200 Liter/min,
Water-in Druk: 2~3 kg/cm2,

Macht: 3 fase 380V 50Hz (60Hz), 150kVA

Installatiegebied: (L*W*H) 6300*5600*3500mm

         Uitlaat: Opening voor mechanische pompen

De schoonmakende Zaal wordt hoogst geadviseerd

De koninklijke technologie heeft de gehele leveringsketens voor de de raadspvd metalizing dienst van het Autoembleem ontwikkeld en gebouwd. Van vormontwerp & productie, thermisch vacuüm vormend proces, UV genezende basis/hoogste deklagen; PVD-het verchromen het metalizing tot de LEIDENE verlichting assembleert, kunnen wij de kant en klare deklaagoplossingen verstrekken.

Als u aangepast met een laag bedekkend systeem nodig hebt, te delen gelieve uw gedachten en ideeën met ons team. Vergeet niet om uw productenspecificaties voor te leggen, zullen wij samenwerken om de beste oplossingen te regelen.
