ABS Plastic Delen Vacuümmetallizer die, Plastic PVD-Vacuüm Machine, Deklaag van de Aluminium de Thermische Verdamping metalliseren

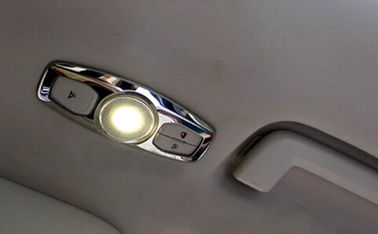

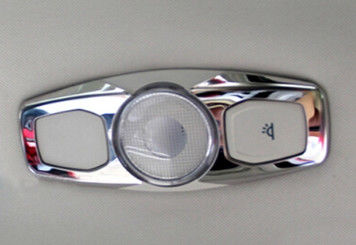

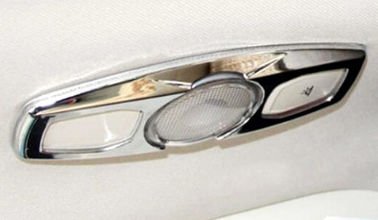

Auto-accessoires ABS leeslicht Lamp Cover Trim PVD Vacuum Coating Machine, Automotive Logo Billboard Vacuum Chroming

Waarom wij?

1. De geavanceerde productiemachinerieën (frezen, lassen, snijden, vacuümlekken testen) in combinatie met gestandaardiseerde productieprocedures en strenge tests maken het voor Royal Technology mogelijk om van hoge kwaliteit te produceren.betrouwbare en goedkope coatingsystemen.

2. Kwaliteit, dienstverlening en tijdige levering zijn de kernprincipes van het bedrijfsleven van Royal technology.Een strategie van open outsourcing van eenvoudige componenten aan professionele fabrikanten stelt ons in staat de aandacht te richten op de belangrijkste onderdelen en componenten R & D, productie.

3. Strenge kwaliteitscontrolebeleid en rigoureuze selectie van gekwalificeerde leveranciers zorgen ervoor dat klanten van Royal Technology de meest geavanceerde, hoogwaardige apparatuur tegen de meest betaalbare prijs ontvangen.



Aluminium warmteverdunningscoatingssysteem

SamenvattingDe RTEP6638 weerstand verdamping coating apparatuur is een kubus kamer model voor PVD Chrome metalisatie systeem is op maat ontworpen en vervaardigd voor Car LOGO bord reflectie film afzetting.

Max. grootte van het substraat: diameter 5500 mm, diepte: < 300 mm.

Capaciteit: max. 2 stuks voor productgrootte; 4~12 stuks, afhankelijk van de afmetingen.

Over thermische verdamping filamenttechnologie: Het invoeren van de werkstukken in de vacuümkamer, wanneer de vacuümdruk van de kamer is tot 5,0 * 10^-2.₹ 8,0 × 10^-3.Pa met verschillende fasen van vacuümpompen (roterende zuigers vacuümpomp, roterende schroefpomp, wortels vacuümpomp, diffusiepomp),en vervolgens de in het wolfraamfilament (of karton) vastzittende chroomfilamenten verdampenWanneer de werkstukken in een rotatiesysteem draaien, zal het chroommateriaal zich op het substraatoppervlak afzetten en een zeer uniforme coatinglaag genereren.

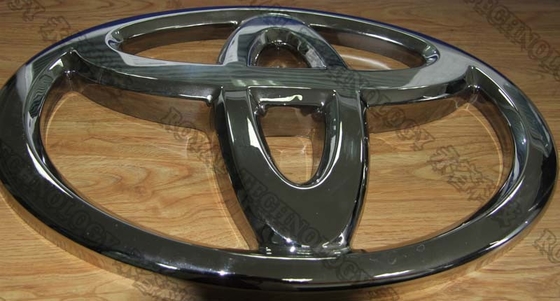

Afwerkingseigenschappen: PVD-chroom op een PMMA-oppervlak (acryl), waardoor de onderstaande uitstaande coatingslagen ontstaan: overdag lijken de tekensymbolen op massief metaal (effect van roestvrij staal);terwijl's nachts, worden zij verlicht (in de binnenkant is een LED-lamp geïnstalleerd) vanuit de voor-, achter- en zijkant.

Gebouwde tijd: 2014 ~ 2015

• Locatie: China

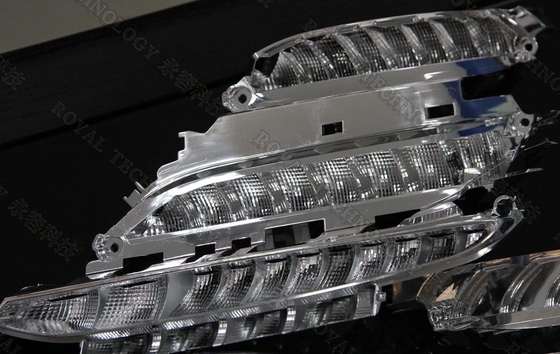

• Toepassingen: PC-paneel voor aluminiumspiegel, Automotive LOGO-bord, reclameborden, PMMA, PC, ABS, enz. Grote decoratieve artikelen voor hoge reflectiefilmdepositie.

Type:

• Verticale oriëntatie, kubus type, schuifdeur, 2 sets rek systeem.

OntwerpKenmerken:

• Koektype voor een grote capaciteit.
• Robuuste structuurontwerp en kwalitatief hoogwaardige configuraties

• PLC + Touchscreen bedieningssysteem, volledig automatisch/handmatig bedienend
• Snel vacuüm evacuatiesysteem
• Buitengewoon ontworpen racksysteemstructuur voor eenvoudig laden/opladen
• Gemakkelijke toegang tot de werkomgeving voor onderhoud

Technische specificaties

• Prestaties

1. Ultieme vacuümdruk: beter dan 5,0 × 10^-6Torr.

2Werk vacuümdruk: 1,0 × 10^-4Torr.

3. Pomptijd: van 1 atm tot 1,0 × 10^-4Torr≤3 minuten (kamertemperatuur, droge, schone en lege kamer)

4Metalen (verdamping): Al, Cr, Sn, Ti, SS, Cu... enz.

5Operatiemodel: volledig automatisch/semi-automatisch/handmatig

• Structuur

De vacuümcoatingsmachine bevat het volgende compleet systeem:

1Vacuümkamer.

1.1 Afmeting: Innerlijke lengte: 6600 mm

Inwendige hoogte: 3800 mm

Inwendige breedte: 1300 mm

1.2 Materiaal: Vacuümkamer: SS41 zacht staal

Door en flenzen: SS41 mild staal

Versterkingsstructuur van de kamer: SS41 zacht staal, met geverfde afwerking.

Kamer chassis SS41 zacht staal met geverfde afwerkingsoppervlakte

1.3 Verdampingsschild: SUS304

1.4 Uitzichtvenster: op de deur van de kamer

1.5 Vacuümkamer ventilatie klep (inclusief geluidsdemper)

1.6 Deur: SS41 zacht staal

2. Ruwe vacuümpompinstallatie (backpumppakket)

3. Hoog vacuümpompsysteem (difusiepomp + koudvangtoestel)

4Elektrisch besturingssysteem- PLC + Touch Screen

4.1 Hoofdcircuit: schakelaar zonder veiligheidsbreker, elektromagnetische schakelaar, C/T in serie

4.2 Verdampingsvermogen

4.3 Verdunningsregelsysteem

4.4 Bedieningssysteem: Touchscreen + PLC, receptbesturing en gegevenslogging, automatische uitschakeling, automatische evacuatie, automatische coating

4.5 Vacuümdrukmetersysteem

Vacuümmeter: Pirani + Penningmeter

Vermogen van de thermocouple: 760 Torr ~ 5*10^-4Torr

4.6 Alarmsysteem: druklucht, koelwaterstroom, storing

4.7 Vermogensbelastingindicator: Spannings- en belastingstroomindicator

5. Depositiesysteem

5.1 Verdampingsbron van wolfraamfilamenten

5.2 Cr/Al-draden

6.Subsysteem

6.1 Stelsels voor het bedienen van ventielen met gecomprimeerde lucht

6.2 Koelwatersysteem: waterleiding en schakelaarsysteem

6.3 Polycold (-120~-145°C) Brooks Cryopump als optie.

7. Werkomgeving

Gecomprimeerde lucht: 5 tot 8 kg/cm2

Koelwater: Temperatuur van het water: 20°C tot 25°C, 200 liter/min.
Inwaterdruk: 2 tot 3 kg/cm2,

Vermogen: 3 fase 380V 50Hz ((60Hz), 300kVA

Installatieoppervlakte: (L*W*H) 15000*6800*4800mm

Afvoer: ventilatie voor mechanische pompen

De schoonmaakkamer is zeer aan te bevelen.




Royal Technology heeft de hele toeleveringsketen ontwikkeld en gebouwd voor de PVD-metalliseringsservice van Car LOGO board.UV-hardingsbasis/overlaagPVD chroming metaliseren tot LED-verlichting assembleren, we zijn in staat om de turnkey coating oplossingen te bieden.

Als u een aangepast coating systeem nodig heeft, deel dan uw gedachten en ideeën met ons team. Vergeet niet om uw producten specificaties in te dienen, we zullen samenwerken om de beste oplossingen te sorteren.
