| Merknaam: | ROYAL |
| Modelnummer: | RTAS |
| MOQ: | 1 set |
| Prijs: | depends on |
| Betalingsvoorwaarden: | L / C, T / T |
| Toeleveringsvermogen: | 10 sets per maand |

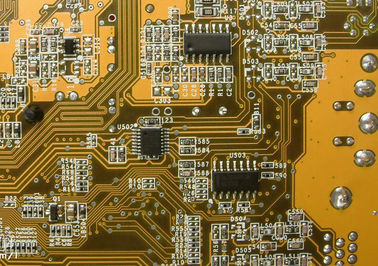

Printplaat Geleidende dunne filmafzetting door PVD DC-sputterproces, koperplating, Au Sputteringdeposition
------ Grote capaciteit, flexibel moduleontwerp, nauwkeurige productie.
Technische voordelen:

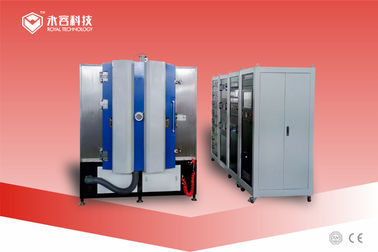

Het DPC-RTAS1215+ sputtersysteem is de verbeterde versie van het originele ASC1215-model, het nieuwste systeem heeft verschillende voordelen:
Hoger efficiënt proces:
1. Dubbelzijdige coating is beschikbaar via het ontwerp van de omzetinrichting
2. Tot 8 standaard vlakke kathodeflenzen voor meerdere bronnen
3. Grote capaciteit tot 2,2 ㎡ keramische chips per cyclus
4. Volledig automatisering, PLC + touchscreen, ONE-touch besturingssysteem
Lagere productiekosten:
1. Uitgerust met 2 magnetische ophanging moleculaire pompen, snelle starttijd, gratis onderhoud;
2. Maximaal verwarmingsvermogen;
3. Achthoekige kamervorm voor optimale ruimte met maximaal 8 boogbronnen en 4 sputterkathodes voor snelle afzetting van coatings

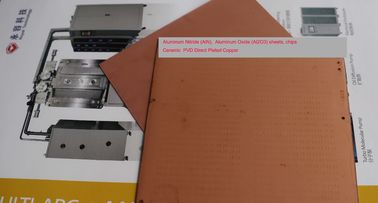

Het DPC-proces - Direct Plating Copper is een geavanceerde coatingtechnologie die wordt toegepast met LED en halfgeleiders in de elektronische industrie.Een typische toepassing is keramisch uitstralend substraat.Kopergeleidende filmafzetting op aluminiumoxide (Al2O3), AlN-substraten door PVD-vacuümsputtertechnologie, heeft vooral één groot voordeel ten opzichte van traditionele productiemethoden: DBC LTCC HTCC hebben veel lagere productiekosten.
Het team van Royal Technology werkte samen met onze klant om het DPC-proces met succes te ontwikkelen door PVD-sputtertechnologie toe te passen.
Toepassingen van DPC:
HBLED
Substraten voor zonneconcentratorcellen
Vermogenshalfgeleiderverpakking inclusief motorbesturing voor auto's
Elektronica voor energiebeheer van hybride en elektrische auto's
Pakketten voor RF
Magnetron apparaten
Technische specificaties
| Beschrijving | DPC-RTAS1215+ |
| KamerHoogte (mm) | 1500 |
| Kamerdiameter (mm) | φ1200 |
| Sputterkathodes montageflens | 4 |
| Ionenbron montageflens | 1 |
| Boogkathodes montageflens | 8 |
| Satellieten (mm) | 16 x Φ150 |
| Gepulseerd biasvermogen (KW) | 36 |
| Sputterend vermogen (KW) | DC36 + MF36 |
| Boogmacht (KW) | 8 x 5 |
| Ionen Bronmacht (KW) | 5 |
| Verwarmingsvermogen (KW) | 36 |
| Effectieve coatinghoogte (mm) | 1020 |
| Moleculaire pomp met magnetische suspensie | 2 x 3300 L/S |
| Wortels pomp | 1 x 1000m³/u |
| Roterende schottenpomp | 1 x 300m³/u |
| Pomp vasthouden | 1 x60m³/u |
| Capaciteit | 2.2㎡ |
| Installatiegebied (L x B x H) mm | 4200*6000*3500 |
HMI + touchscreen-besturingssysteem
Neem contact met ons op voor meer specificaties, Royal Technology is vereerd om u totale coatingoplossingen te bieden.
