Shanghai Royal Technology Inc. is een van de toonaangevende fabrikanten van PVD vacuümcoating machines in de wereld.We zijn gespecialiseerd in PVD (Physical Vapor Deposition) en PECVD dunne film afzetting technologie en bieden een scala van superieure coatings en apparatuur voor verschillende industrieën.
Royal Technology levert een complete lijn van vacuümdepositiesystemen die zijn geoptimaliseerd voor het afzetten van dunne filmmaterialen op complexe driedimensionale substraten
Wij zijn ook gespecialiseerd in geavanceerde partij PVD coaters (RTEP- thermische verdamping, RTAC- kathodische boogcoat, RTSP- magnetron sputtering coat, RTAS- boog+sputtering modellen) en(R2R web vacuümmetalliser) roll-to-roll-processen die precisie, spanning en uniformiteit vereisen.Daarnaast bieden wij apparatuur en technologie aan die speciaal zijn ontworpen voor medische instrumenten en biologisch compatibele coatings, behalve decoratieve coatings.
Productbeschrijving:
R2R (Roll-to-Roll) web aluminium vacuümmetallisatoren zijn machines die in de productie-industrie worden gebruikt voor het deponeren van een dunne laag aluminium op flexibele ondergronden in een continu roll-to-roll procesDit proces wordt gewoonlijk gebruikt voor verschillende industriële doeleinden, zoals verpakkingen, elektronica, automobiel en decoratieve toepassingen.
De R2R web aluminium vacuümmetalliser bestaat meestal uit verschillende belangrijke componenten, zoals een ontluchtenstation, een reinigingssectie, een voorbehandelingsectie, een metallisatiecamera, een koelsectie,en wikkelstationHet ontwinden is het punt waar de rol van het substraatmateriaal de machine binnenkomt, en het wikkelen is het punt waar het gemetalliseerde substraat op een rol wordt gewikkeld zodra het metallisatieproces is voltooid..
De metalliseringskamer is het hart van de machine en bevindt zich meestal in een vacuümomgeving.en waarbij een reeks verdampingbronnen of katoden worden gebruikt om het aluminiummateriaal te verwarmen totdat het zijn verdampingspunt bereiktNa dit proces wordt het substraat door een koelscheiding gehaald voordat het op een rol wordt gewikkeld.
De voordelen van R2R-web-aluminium vacuümmetallisatoren zijn talrijk, waaronder hoge productiesnelheden, uitstekende controle over de dikte en uniformiteit van de aluminiumlaag,en de mogelijkheid om een breed scala aan flexibele substraten te verwerkenDaarom zijn de machines essentieel voor het maken van functionele en decoratieve coatings op materialen zoals plastic folies, papier, folie en textiel.
Er zij op gewezen dat de precieze specificaties en kenmerken van R2R-web aluminium vacuümmetallisatoren afhankelijk kunnen zijn van de fabrikant en de beoogde toepassing.
Webcoats voor de verpakkingsindustrie
Aluminiumbedekte kunststoffolie en -papier zijn essentieel in verpakkingstoepassingen.Royal Technology heeft een aantal van de nieuwste technologieën ontwikkeld die een hogere productiviteit en lagere operationele kosten hebbenHet nieuwe coatingproces vermijdt de zware laminatie van aluminiumfolie, bovendien is de zware barrière (tot één micron dik) metalen web sterker en bestand tegen vocht en oxidatie..
| Beschrijving | R2R Web Vacuum Metallizer Modellen | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Beschermingstechnologie | Thermisch of spuitend | Thermische verdamping | ||||
| Substraatbreedte (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Roldiameter (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Kerndiameter (intern) mm | 3"/6" | 6" | ||||
| Beschermingssnelheid (meter/seconde) | 0.5 ~ 17, verstelbaar, afhankelijk van het vereiste coatingproces | |||||
| Temperatuur van de coatingsrollers (°C) | - 20 tot 25 | |||||
| Verpakkingskamer Ultieme druk ((Pa) | 5*10-3 | |||||
| Pompsnelheid | Bij onbeladen, schoon, kamertemperatuur: minder dan 8 minuten, van atm tot 7*10-2 | |||||
| Voorbehandelingstool | Lineaire ionenbron | |||||
| Afzetting Bron | BN Katode voor het sputteren van een smeltkroes of een platte/roterende cilinder | |||||
| Depositiemateriaal | Al, Al, Cr, Cu, Ni, NiCr, roestvrij staal, Ti, | |||||
| Werkomgeving | Vermogen:3fase, 5 draden, 380V±10%,50Hz/60Hz | |||||
| Koelwater: EDI, 4~6 Bar @25°C | ||||||
| Gecomprimeerde lucht: 5 tot 6 bar, gefilterd en gedroogd | ||||||
De RT-R2R Web Aluminium Vacuum Metallizer heeft een hoge doorvoer, een hoog vacuüm en film- en papiermetallisatie.Een hoge doorvoer vermindert de productiekosten en zware afzettingslagen zorgen voor hoge barrière toepassingen, terwijl bij het vrije-spanproces de trommellijn en de randbeugel worden verwijderd.
Deze metalisator is gebruiksvriendelijk voor laagspanningssubstraten zoals CPP, BOPP en LDPE, met individuele draadvoeding en eenvoudig onderhoud.Het beschikt over precisie web handling mechanismen met servomotor aandrijvingen voor nauwkeurige controle bij elke lijn snelheid.
Ten slotte is de RT-R2R Web Aluminium Vacuum Metallizer ontworpen met een compacte lay-out voor een gemakkelijke installatie en vereist minimale vloeroppervlakte.
R2R (Roll-to-Roll) web vacuümmetalliseringis een proces waarbij een dunne laag metaal, meestal aluminium, op een flexibel substraat wordt afgezet in een continue roll-to-roll manier.Het is een veelzijdige en veelgebruikte techniek in industrieën zoals verpakkingen., elektronica, automobielindustrie en meer met voordelen zoals hoge productiesnelheden, precieze controle over de laagdikte, uitstekende hechting,en de mogelijkheid om een breed scala aan flexibele substraten te verwerkenHet proces bestaat uit de volgende stappen:
1.Substraat loslopen:Het proces begint met een rol van het flexibele substraatmateriaal, dat wordt ontwikkeld en in de metalliseringsmachine wordt gevoerd.
2.Reiniging en voorbehandeling:Het substraat kan door een reinigingssectie gaan om oppervlakteverontreinigingen te verwijderen die de hechting van de metalen coating kunnen beïnvloeden.het substraat kan worden onderworpen aan voorbehandelingsprocessen zoals coronabehandeling of primertoepassing om de binding tussen het substraat en de metalen laag te verbeteren.
3.Metalliseringskamer:Het hart van de R2R web vacuümmetalliseringsapparatuur is de metalliseringskamer.De kamer bestaat doorgaans uit een reeks verdampingbronnen of katoden., die het te deponeren metaal (zoals aluminium) bevatten.
4.Metalen verdamping:Als het metaal verdampt, vormt het een dampwolk in de kamer.De verdampte metalen atomen reizen in rechte lijnen en condenseren op het bewegende substraat, die een dunne, uniforme metalen laag vormt.
5.Substraatkoeling:Na het metallisatieproces gaat het beklede substraat door een koelingssectie, waar de metalen laag verstevigt en stabiliseert.
6.Substraatwikkeling:Ten slotte wordt het gemetalliseerde substraat op een rol gewikkeld, klaar voor verdere verwerking of gebruik in verschillende toepassingen.
Het is vermeldenswaard dat de specifieke details en parameters van het R2R web vacuümmetallisatieproces kunnen variëren afhankelijk van factoren zoals de gewenste metalen coating, substraat materiaal,en beoogde toepassingHet proces kan worden geoptimaliseerd om factoren zoals de coatingdikte, de hechting en de uniformiteit te controleren om aan specifieke eisen te voldoen.
· Sterk vacuümsysteem met houderpomp.
• Nieuw ontworpen verdampersysteem (staggered en top clip boats) voor een hoge verdamping en uitstekende uniformiteit, draadvoeding aan één kant.

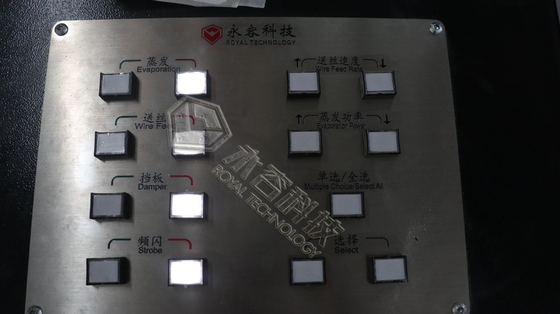

· Programmeerbare controller (SIEMENS PLC) met automatische start / stop van het proces + Touch Screen
• Koel- en verwarmingseenheid voor diepkoeling (en herverwarming) van de coatingdrom om thermische schade van de substraten tot minus 15° te voorkomen
· Wikkelsysteem: drie rollen en drie motoren, constant spanningssysteem, bevat 3 groepen onafhankelijke Siemens AC-motor;
· Foutdiagnostisch systeem.
· Een stel koudvalsysteem voor de coatingkamer.
· Een set koudvalsysteem voor de wikkelingskamer.
CCTV om het werk van de webrol om te draaien en te lossen te controleren
Vacuüm web (of roll) coating is een proces van coating van een dun, flexibel materiaal (web) dat komt in de vorm van een rol van materiaal.En de weegschaal is losgeslagen., gecoat en in een vacuümsysteem in een continue werking teruggerold, met een snelheid die tot 2000 ~ 3000 rpm (voeten per minuut) kan bereiken.
R2R (Roll-to-Roll) web vacuümmetalliseringsapparatuur heeft tal van toepassingen in verschillende industrieën.Het kan worden gebruikt om metalen afwerkingen te maken op kunststofcomponenten voor decoratieve doeleinden in industrieën zoals automobielHetzelfde apparaat wordt ook gebruikt voor het reflecteren van spiegels, reflecterende folies en verlichtingsarmaturen.productie van geleidende coatings voor touchscreensHet gebruik van een vacuümmetallisatie wordt ook gebruikt bij de productie van zonne-energiesystemen om de reflectiviteit van zonlicht te verbeteren en de energieopslag te verhogen.het wordt gebruikt als beveiligingsmaatregel voor bankbiljetten, etiketten en verpakkingen, aangezien de reflecterende en visueel onderscheidende kenmerken van gemetalliseerde coatings hen moeilijk te vervalsen maken.Deze brede mogelijkheden op het gebied van functionele en decoratieve coatings op flexibele ondergronden hebben R2R web vacuümmetalliseringsapparatuur een must-have gemaakt in alle industrieën.
We bieden een reeks technische ondersteuning en service opties voor onze Roll To Roll Coating Machine om ervoor te zorgen dat u het meeste uit uw machine haalt.Ons team van ervaren technici is beschikbaar om:
We streven ernaar om ervoor te zorgen dat onze klanten het beste uit onze Roll To Roll Coating Machine halen door hoogwaardige en tijdige technische ondersteuning en service te bieden.
