Lijn voor het afsputteren van PVD-magnetronen met roestvrijstalen draad

We leveren een op maat gemaakte lucht-tot-lucht sputtering afzetting systeem volgens de draad diameter en coating films, productiviteit.

1.coating films:

1.1Leidende metalen: Al, Cr, Cu, Ti, Zr, Ag, AuNi.enzovoort.

1.2niet-geleidende films op basis van metaal:Tantalum(Ta. ), TaN, Ta₂O_5,

     Silicium (SiOx) , Indium (In),Niobium (Nb) TiNbN enz.

2- Afzettingsoorten: ionstraal, sputteringsafzetting, thermische verdamping, boog-ionplating, enz.

Toepassing

• Metalen geleidende dradenMetalen spoel en metalen band met een dikte van minder dan 1 mm
• optische vezels
• Draad en vezels van basaltvezels (BFRP) en koolstofvezels, glasgarens, koolstofgarens

Technische achtergrond

Na decennia van onderzoek en ontwikkeling is vacuümcoating een vrij volwassen filmdepositietherapie geworden die een positief toepassingsperspectief heeft in verschillende industrieën.Het vereist een uitgebreide technologie om de vacuümcoatingtechniek toe te passen op continue draden en banden, die de oppervlakken kenmerken en functies kan wijzigen, zijn aanzienlijke lichtgewicht prestaties maakt een voordeel voor artificiële intelligentie apparaten.

Typen van de bestaande productielijn voor vacuümcoating van draad- en bandsubstraten

(1) Gescheiden type

(2) Air-to-Air, volledig continu coating type

De Air-to-Air volledige continue coatingslijn is een voltooid continu coatingsproces dat een reinigingsvoorbehandeling in de atmosfeer omvat.en vervolgens komt het substraat (strips of draden) in de vacuümkamer om metalen films te laten afzetten, in dan eindigen het terug naar de atmosfeer omgeving opnieuw door middel van bufferkamers.
De belangrijkste structurele modules van de coatingslijn:
A: Reinigingsvoorbehandelmodule voor substraten (stroken of draden)
B: koelmodule
C: Reinigingsmodule
D: Kamer voor filmdepositie
E: Loopapparaten en vacuümbufferkamer.
De structuur, de werking en het besturingssysteem van de gehele coatingslijn zijn complexer.zeer hoge investering, maar de voordelen van een hoge productie en het efficiënt verlagen van de productiekosten maken het zeer aantrekkelijk voor fabrikanten.

                                                      Technische bespreking

                                                  Installatie en kwaliteitscontrole

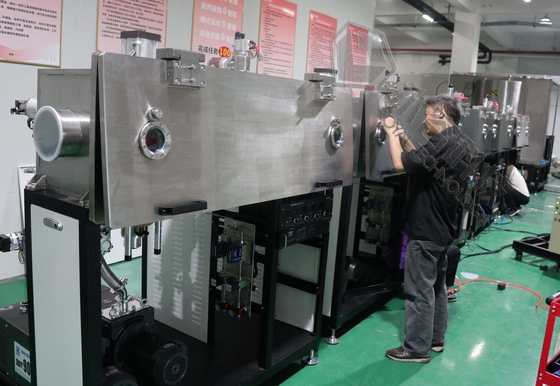

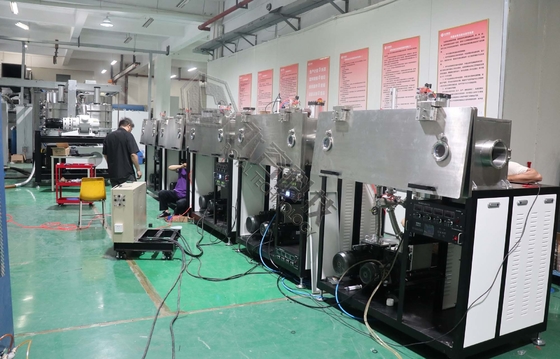

Installatie en inbedrijfstelling op de locatie van de klant

(3) Universele type

(4) Meerlaagse coating

De productielijn combineert verschillende PVD-coatingsmethoden: elektronenstraal verdamping coating, magnetron sputtering afzetting en plasma verbeterde CVD-afzetting.

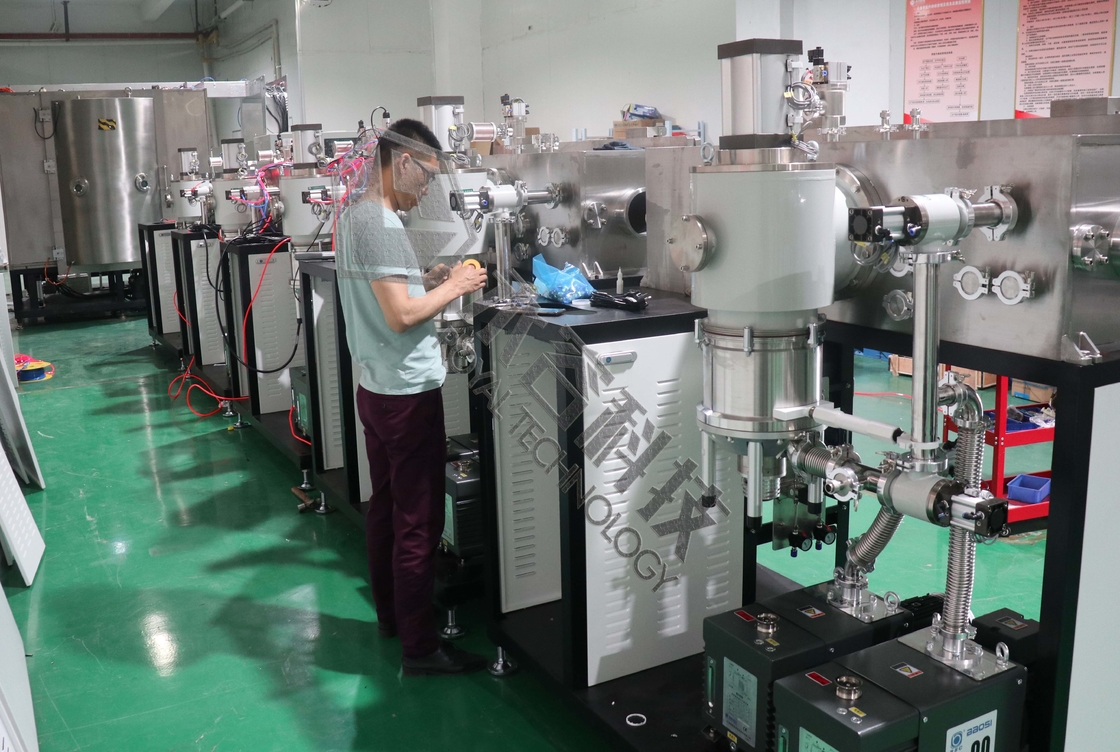

Het team van Royal Technology heeft in 2019 het proefsysteem voor de industriële productielijn gebouwd.
We zijn verheugd om aan te kondigen dat de outsourcing coating service nu beschikbaar is.

Neem contact met ons op als u geïnteresseerd bent in het coating systeem, turnkey coating oplossing kan worden geleverd.
